主从rs触发器的电路结构图解

来源:电工天下时间:2021-01-15 14:17:43 作者:老电工手机版>>

有关主从rs触发器的电路结构,同步RS触发器可以解决同步触发的问题,但存在空翻现象,需要主从结构的触发器,以主从RS触发器为例,介绍主从触发器的电路结构和动作特点。

主从rs触发器的电路结构

同步RS触发器解决了同步触发的问题,但仍存在空翻现象。为了消除空翻,又产生了主从结构的触发器。

以主从RS触发器为例,介绍主从触发器的电路结构和动作特点。

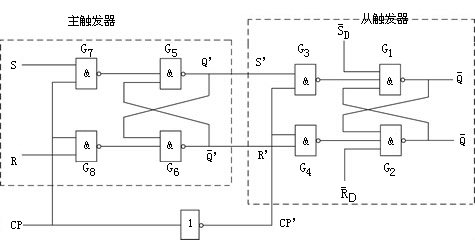

图1为主从RS触发器的电路结构。从中可以清楚地看到,主从RS触发器由两个同步RS触发器构成:一个是由G1、 G2、G3、G4构成的从触发器;另一个是由G5、G6、G7、G8构成的主触发器。主触发器的时钟脉冲CP与从触发器的时钟脉冲 主从rs触发器的电路结构 通过一个非门连接,因此主触发器的时钟脉冲与从触发器的时钟脉冲反相。

主从rs触发器的电路结构

图1 主从RS触发器的电路结构

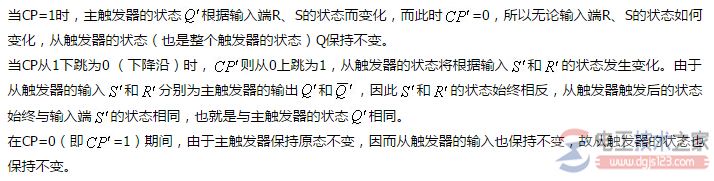

主从rs触发器的电路结构

因此,在CP的一个变化周期里,触发器的状态只可能变化一次,只是在时钟脉冲CP的下降沿来临时,从触发器将主触发器的状态输出。
