行程开关的三种符号,电路图中行程开关符号表示法

来源:电工天下   编辑:小电工发布时间:2020-11-17 10:45:13

有关行程开关的小知识,介绍了行程开关的组成结构,以及行程开关的三种符号,行程开关由操作头、触点系统和外壳组成,来了解下几种常见的行程开关的结构及符号表示法。

行程开关的三种符号

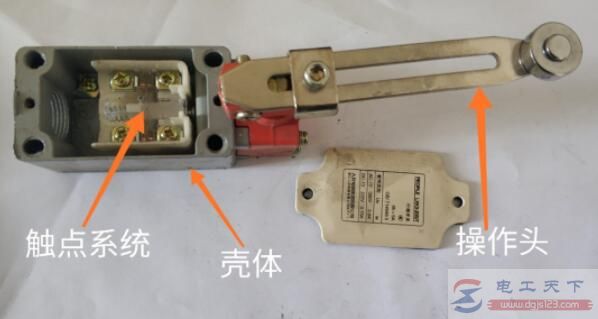

行程开关的基本构造:由操作头、触点系统和壳体组成。

如下图:

行程开关的三种符号,电路图中行程开关符号表示法

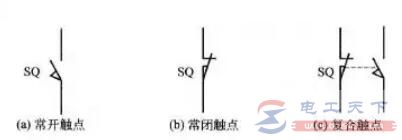

行程开关的电气符号

行程开关的三种符号,电路图中行程开关符号表示法

行程开关的图形符号见上图,电气符号国家标准为SQ,国际标准为ST,一般使用SQ。

行程开关只有机械触点,没有电压限制,既可以用到交流220V、380V控制电路中,也可以用到直流12V、直流24V等控制电路中。

不仅可以用到单纯的接触器-继电器线路中,还可以配合PLC使用,在线路中既可以串联使用,也可以并联使用。

行程开关的使用非常广泛,在目前的电气系统中是一种不可或缺的低压电器。

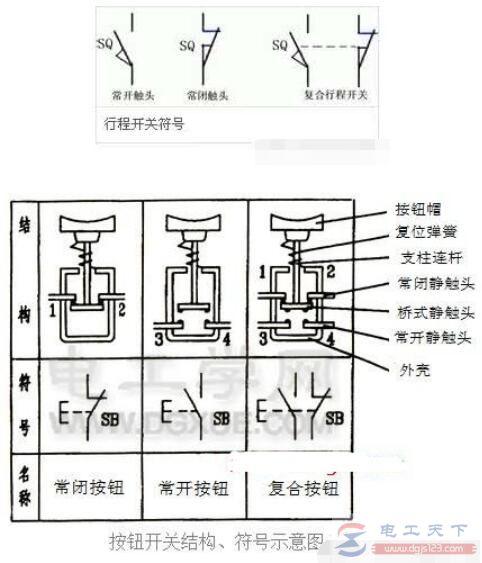

行程开关的电路符号

行程开关的三种符号,电路图中行程开关符号表示法

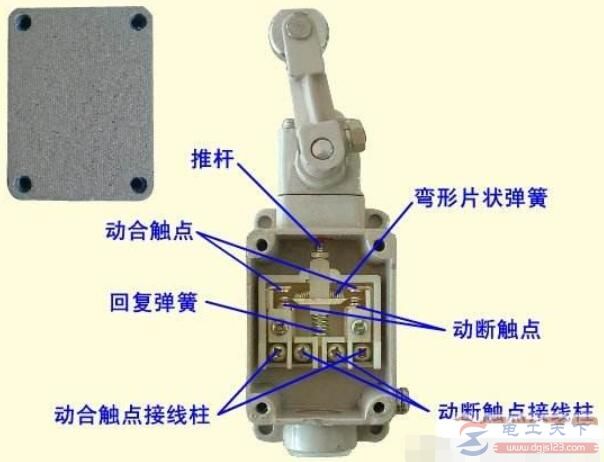

行程开关的结构,行程开关由操作头、触点系统和外壳组成。

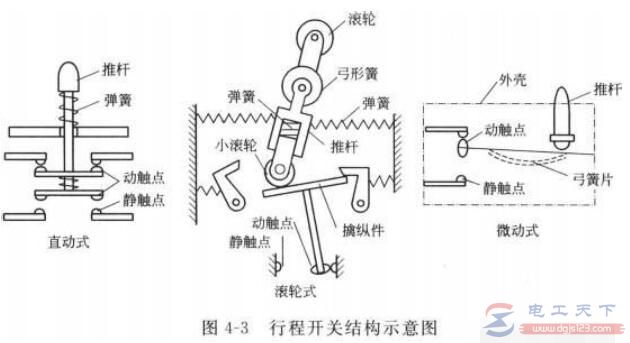

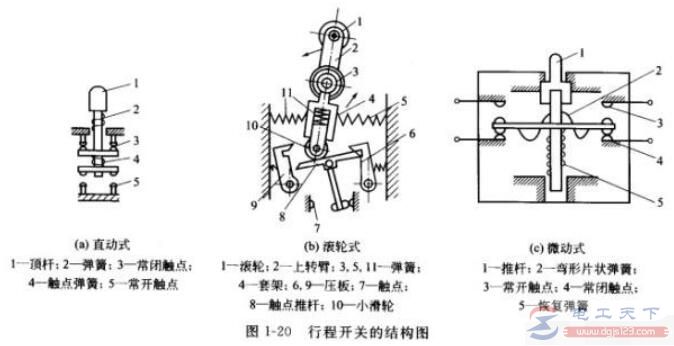

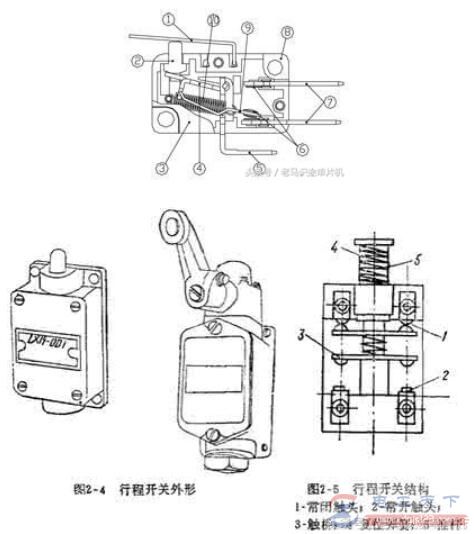

几种常见的行程开关的结构

行程开关的三种符号,电路图中行程开关符号表示法

行程开关的三种符号,电路图中行程开关符号表示法

行程开关的三种符号,电路图中行程开关符号表示法

行程开关的三种符号,电路图中行程开关符号表示法

行程开关符号及电路图中的表示符号

行程开关符号及电路图中的表示符号

本文介绍了行程开关符号,以及行程开关电路图中的表示符号,行程开关是位置开关的一种,一种常用的小电流主令电器,来了解下行程开关的电气图形符号表示方法。

行程开关的结构与原理图解

行程开关的结构与原理图解

本文介绍了行程开关的结构,行程开关的工作原理,以及行程开关的图形与文字符号图,行程开关的种类很多,但结构大致相同,行程开关又称限位开关,是一种自动开关,原理同自动开关。

行程开关符号图与电气原理符号的表示法

行程开关符号图与电气原理符号的表示法

本文介绍了行程开关符号图,以及在电气原理图中的图形表示法,行程开关在自动控制电路中应用广泛,关于行程开关的符号图与表示法,一起来看下。
