按钮的结构组成,按钮的种类,按钮的常用型号

来源:电工天下时间:2020-11-12 16:36:12 作者:老电工手机版>>

有关按钮的基本知识,介绍了按钮的结构组成有哪些,按钮的种类有哪些,有哪些常见的分类方式,以及一些按钮的常用型号,有需要的朋友参考下。

按钮的结构组成

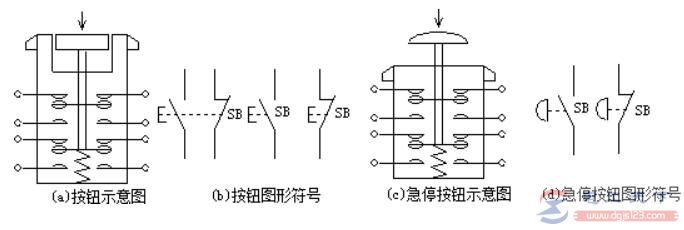

按钮由按钮帽、复位弹簧、桥式触点和外壳等组成,以下是按钮开关的结构示意图及图形符号见下图:

按钮的结构组成,按钮的种类,按钮的常用型号

图:按钮结构示意图及图形符号

在按钮中的触点采用桥式触点,额定电流在5A以下,其中触点分为常开触点(动断触点)和常闭触点(动合触点)两种。

按钮的种类

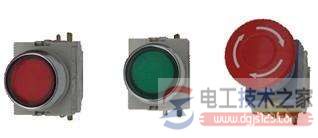

从外形和操作方式上,可以将按钮分为平钮和急停按钮,急停按钮又称为蘑菇头按钮,如上图1-20(c)所示。

按钮的种类繁多,其分类方式不止一种,常见的按钮还有钥匙钮、旋钮、拉式钮、万向操纵杆式、带灯式等多种类型。

按钮的常用型号

从按钮的触点动作方式来分类,按钮又分为直动式和微动式两种,图1-20中所示的按钮均为直动式,其触点动作速度和手按下的速度有关。

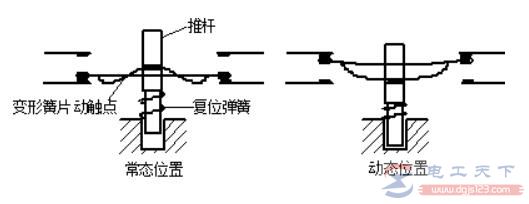

但是,微动式按钮的触点动作变换速度快,和手按下的速度无关,其动作原理如图1-21所示。

按钮的结构组成,按钮的种类,按钮的常用型号

图:微动式按钮动作原理图

动触点由变形簧片组成,当弯形簧片受压向下运动低于平形簧片时,弯形簧片迅速变形,将平形簧片触点弹向上方,实现触点瞬间动作。

小型微动式按钮也叫微动开关,微动开关还可以用于各种继电器和限位开关中,如时间继电器、压力继电器和限位开关等。

按钮一般为复位式,也有自锁式按钮,最常用的按钮为复位式平按钮,如图1-20(a)所示,其按钮与外壳平齐,可防止异物误碰。

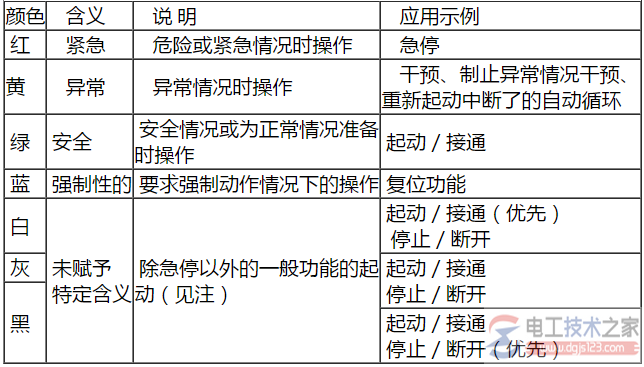

指示灯颜色与按钮颜色的含义对照表
