万能转换开关怎么选型?万能转换开关的选型技巧

来源:电工天下   编辑:小电工发布时间:2020-05-26 06:15:23

万能转换开关如何选型的方法,LW5系列万能转换开关、LW5型5.5kW手动转换开关、LW6系列万能转换开关、LWl2-16系列小型万能转换开关的选型方法与技巧。

万能转换开关的选型技巧

一、LW5系列万能转换开关

本系列转换开关适用于直流、交流50Hz、电压500V及以下的电路,作主电路或电气测量仪表的转换开关及配电设备的遥控开关;也可作为伺服电动机及容量5.5kW及以下三相交流电动机的起动、换向或变速开关。

该系列转换开关按接触装置的档数有1~16和18、21、24、27、30等21种,其中16档及以下为单列转换开关;18档及以上为三列转换开关。按防护形式有开启式和防护式两种。

按手柄类型有旋钮、普通、机床和枪形四种。

按手柄操作方式分为自复式和定位式两种。

所谓自复式是指手搬动手柄于某一位置后,当手松开手柄时,手柄自动返回原位。

而定位式是指用手扳动手柄至某一位壁后,当手松开后手柄仍停留在该位置上。

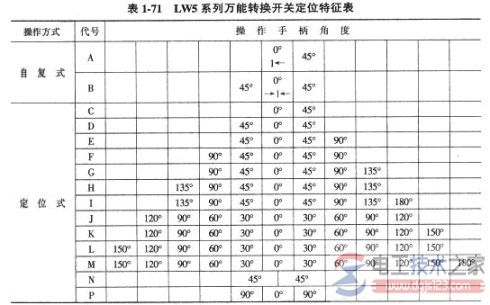

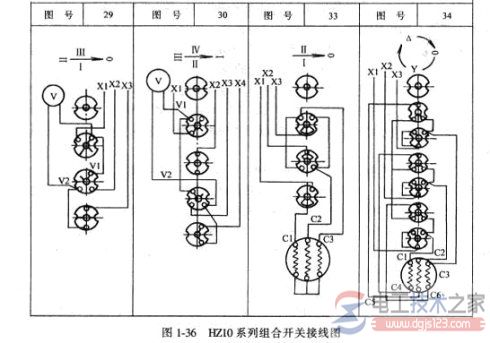

万能转换开关的操作位置是以角度来表示的,它们将在万能转换开关的“定位特征表”上表示出来。

万能转换开关的选型1

万能转换开关的选型2

万能转换开关的选型3

型号含义:

万能转换开关的选型4

二、LW6系列万能转换开关
型号含义:

万能转换开关的选型6

本系列转换开关适用于交流50Hz,(电工技术之家 www.dgjs123.com)电压380V及以下或直流220V及以下、电流5A及以下的交直流电路,作电气控制线路的转换、电气测量仪表的转换以及配电设备的遥控开关用,也可用于不频繁起停的380V、2.2kW以下的小容量三相感应电动机的控制。

三、LWl2-16系列小型万能转换开关

本开关适用于交流50(或60)Hz、电压至380V和直流电压至220V的电路中作主令控制用开关或直接控制5.5kW及以下功率的三相笼型感应电动机用。

直接控制5.5kW及以下电动机时的型号含义:

万能转换开关的选型7

四、LW5型5.5kW手动转换开关

此开关为LW5系列万能转换开关的派生产品,可代替HZ3型转换开关。

该型转换开关适用于交流50~60Hz、电压500V及以下的电力线路,供功率为5.5kW及以下的电动机作为直接起动开关、可逆转换开关或双速电动机的变速开关用。

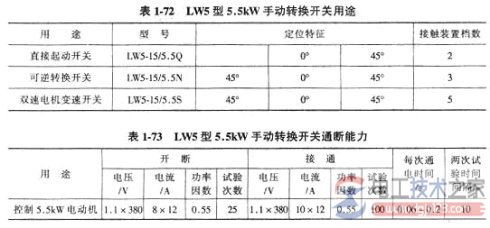

LW5型5.5kW手动转换开关用途见表1-72。

LW5型5.5kW手动转换开关通断能力见表1-73。

万能转换开关的选型5
