控制按钮怎么选型?控制按钮选型要点分析

来源:电工天下   编辑:小电工发布时间:2016-09-23 22:14:29

控制按钮怎么选型?控制按钮选型要点分析

常用的控制按钮有LAl8、LAl9、1320及LA25等系列,另外还具有防尘、防溅作用的LA30系列以及性能更全的LAl01系列。

控制按钮的主要技术参数有规格、结构型式、触头数及按钮颜色等。常用按钮规格为交流电压380V、额定工作电流5A。

一、LAl9系列控制按钮

本系列控制按钮适用于交流50Hz或.60Hz、电压380V或直流220V及以下、额定电流不大于5A的控制电路,作为起动器、接触器、继电器的远距离控制之用。

带信号灯的按钮,其信号灯可用于交、直流6V的信号电路。该系列控制按钮由按钮元件和信号灯组合而成,按钮有一对常开触头、一对常闭触头和一副接触桥,信号灯装在按钮颈部,钮头兼作信号灯罩。
LAl9系列按钮技术数据见表1-75。
控制按钮的选型1

二、LA20系列控制按钮

LA20系列作用同LAl9系列,但LA20系列控制按钮有单钮、双钮和三钮三种,(电工技术之家 www.dgjs123.com)单钮带有信号灯,装在按钮颈部,钮头兼作灯罩,有红、黄、绿和白等种颜色,双钮和三钮型的分开启式和保护式两种,钮头为方形,按钮组件有一组常开和一组常闭触头,常闭触头靠复位弹簧闭合。

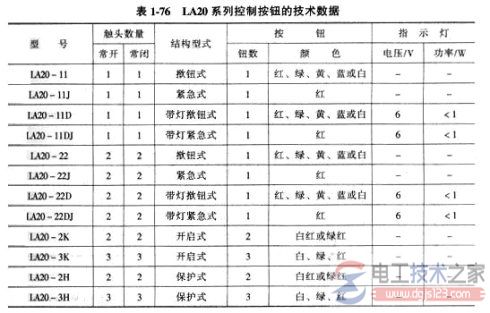

LA20系列控制按钮的技术数据见表1-76。
LA20系列控制按钮型号含义:
控制按钮的选型2

控制按钮的选型3

三、LA25系列控制按钮

LA 25系列控制按钮采用积木式结构、插接式连接,可以自由组合常开、常闭触头的对数。LA25系列控制按钮的安装方式是钮头部分的套穿过安装板,旋扣在底座上,扳后用M4螺钉顶紧,所以安装方便牢固。

按钮基座上设有防转的止动件,可使按钮有固定的安装角度。

LA25系列控制按钮是目前国内规格品种最齐的一种控制按钮系列,主要由上海练江电器厂和北京第一低压电器厂生产。

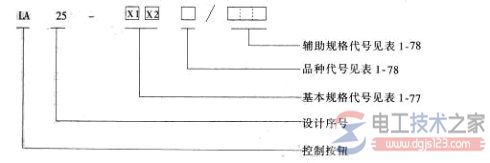

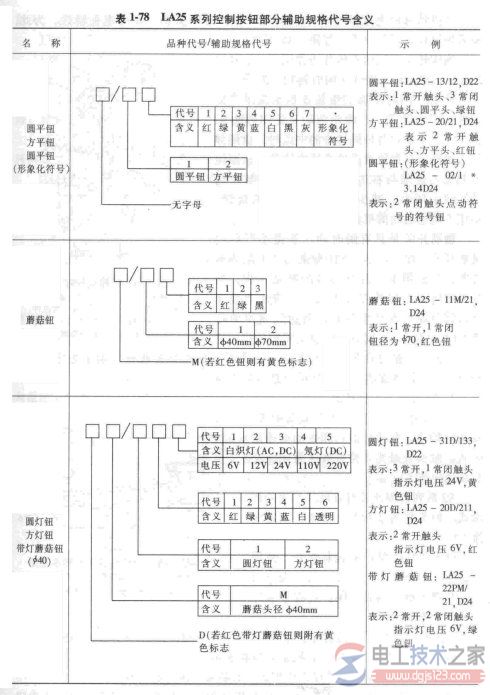

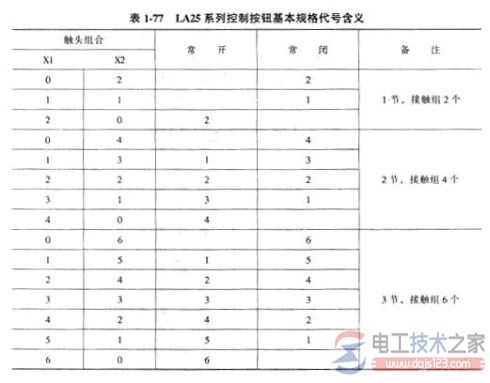

北京第一低压电器厂生产的LA25系列型号含义:
控制按钮的选型4

控制按钮的选型5

控制按钮的选型6
