刀开关怎么选型?刀开关型号含义与选型要点

来源:电工天下   编辑:小电工发布时间:2020-05-26 06:14:07

刀开关怎么选型?这里介绍两类刀开关的选型问题,分为HR5系列熔断器式刀开关、HHl5系列熔断器式隔离开关的选型,感兴趣的电工朋友参考下。

刀开关的选型要点

一、HR5系列熔断器式刀开关

本系列开关主要用于交流50Hz、电压至660V、电流为100 ~ 630A、有大短路电流的配电网络和电动机电路,用作电源开关、隔离开关,并可作短路保护用。

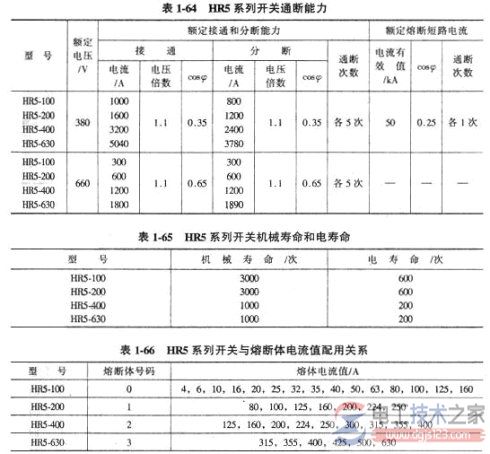

1、HR5系列开关通断能力见表1-64。

2、HR5系列开关机械寿命及电寿命见表1-65。

3、HR5系列开关与熔断体电流值配用关系见表1-66。

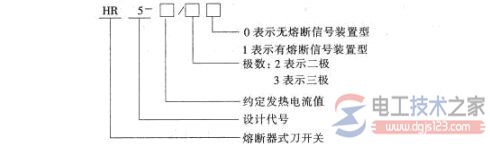

型号含义:

刀开关的选型1

刀开关的选型2

二、HHl5系列熔断器式隔离开关

本系列开关主要用于交流50Hz、电压至660V、电流为63—630A的配电网络和电动机电路,用作电源开关、隔离开关,并可作短路保护用。

其主要由触头系统、熔断体、灭弧室、底座、防护罩和操作手楠等组成,开关具有快速合闸机构。

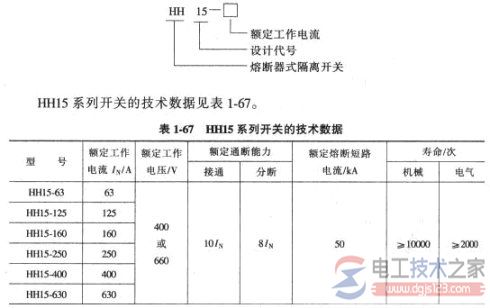

型号含义:

刀开关的选型3

刀开关的选型4
