浴霸接线图与电路图详解
来源:电工天下时间:2020-06-22 10:33:38 作者:老电工手机版>>
有关浴霸的接线图,浴霸的电路图,浴霸有一个控制照明灯的开关,两个控制取暖的开关,如何对浴霸进行正确地接线,才能保证浴霸的正常使用,电工天下小编带大家来了解下。
浴霸的接线图
正确地接线,可以保证浴霸的正常使用,而如果接线错误,则有可能会烧坏线路,或一个开关打开后,照明模块、取暖模块、排风模块等跟着一起打开。
以下是浴霸的接线图与电路图,供大家参考。

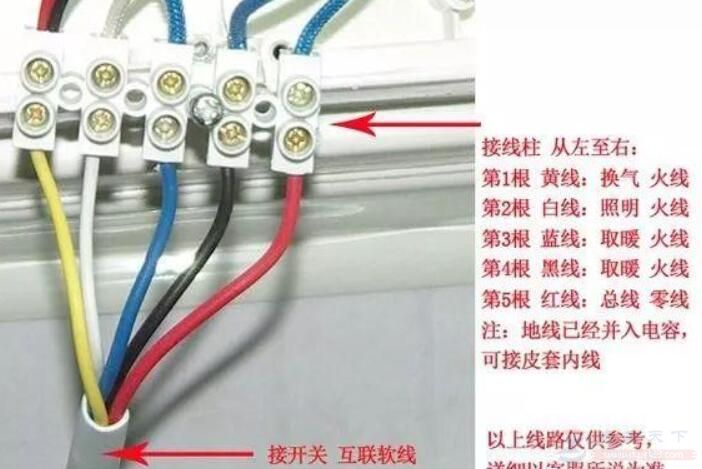

图1,浴霸详细接线图

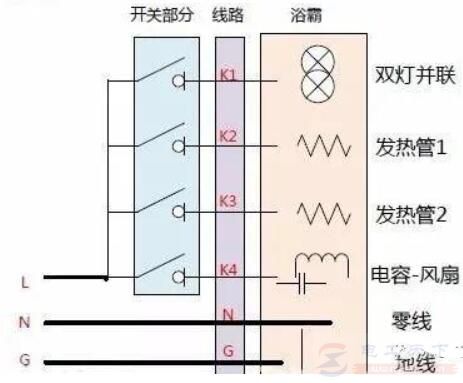

图2,浴霸电路图

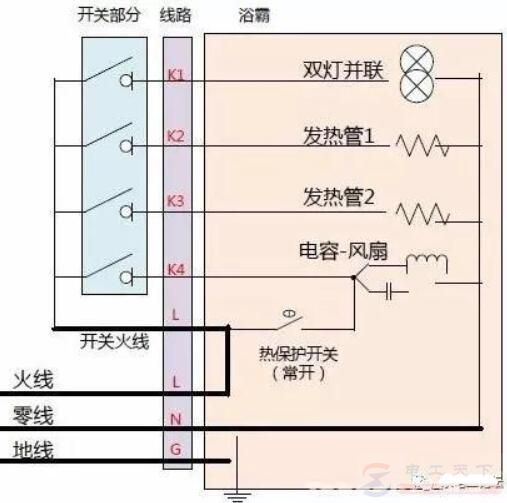

图3,浴霸电路图
图4,浴霸电路图

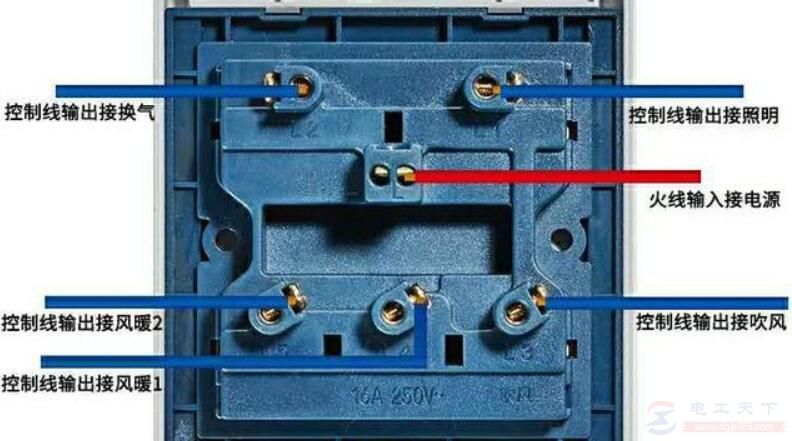

附1,浴霸开关接线示意图,如下图:
总结:
浴霸开关接线:
错误接法:火线、开关、热保护、风扇,零线,并不能起到保护作用。
错误接法:火线、开关、热保护、零线,直接相连,会引起短路并爆炸。
正确接法:火线、热保护、风扇、零线,浴霸发热几分钟后,风扇自动打开。
以上就是浴霸的接线图,以及浴霸的电路图的说明,希望对大家有所帮助。
