有关樱花浴霸的接线图,6根线的樱花浴霸应该怎么接线,这六根线分别用来控制什么线路的,了解清楚这一点后,对于樱花浴霸的接线方法,也就一目了然了。

樱花浴霸6根线的接线图

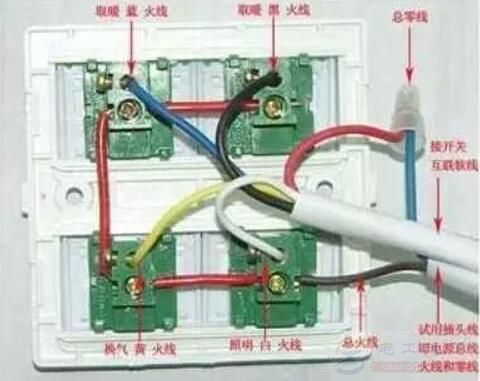

六根线的浴霸一般是四位一体的组合开关,见下图:

樱花浴霸6根线的接线方法

樱花浴霸6根线接线说明

浴霸上的六根线:褐、白、黄、黑、蓝。红。其中,褐色是火线,其他五根线均为出线,也就是控制线。

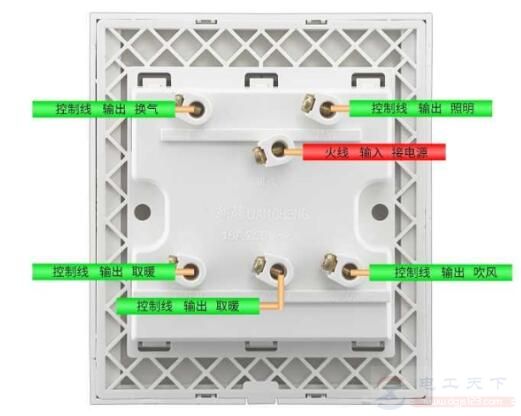

电源褐色火线和蓝色零线分别按图例接线就可以了。

在对不同品牌的浴霸接线时,导线的颜色略有不同,一般参照浴霸说明书接线,基本不会有什么问题。

接线方法:

樱花浴霸6根线的接线方法

在天棚的浴霸那里,把浴霸和风道连接好。

在天棚的暗盒里,找出火线,接六根线(去往开关的)中的红色那根,零线接浴霸的零线接线孔里,地线接浴霸的外壳,其余五根线分别接入浴霸的照明、排气、进风、风暖1和风暖2接线孔里,最好记住电线的各个颜色。

在开关处的红线接入开关的L孔里,如果有两个L孔,就用短线跳接一下。若记得在天棚上接线的电线颜色,就依次接入开关的相应接线孔里。

若不记得电线颜色,火线接入开关的L孔后,随意从五根线中接上一根线,看下浴霸哪个功能有反应,就把这根线接入开关相应的接线孔中,依次接下去,就会全部接好。

在接线过程中,需要断电、送电多次,一定要注意安全。

以上就是樱花浴霸6根线的接线方法,希望对大家有所帮助。
