一例按钮联锁的正反转控制线路及功能说明

来源:电工天下   编辑:小电工发布时间:2021-11-27 11:15:29

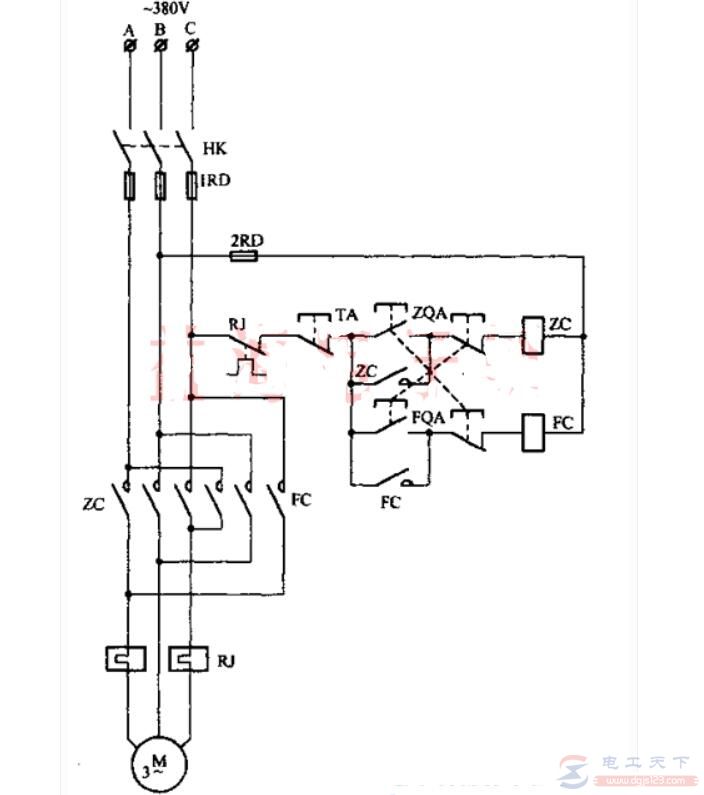

按钮联锁的正反转控制线路

如下图:

一例按钮联锁的正反转控制线路及功能说明

该控制线路中采用了复合按钮,按钮互锁联接。当电动机正向运行时,按下反转按钮FQA时,使接在正转控制线路中FQA的常闭触点断开。正转接触器ZC的线圈断电释放,触点全部复原,电动机断电做惯性运行,然后FQA的常开触点闭合,使反转接触器FC的线圈获电动作,电动机立即反转起动。

如此,不仅保证了正反转接触器ZC和FC不会同时通电,还可以不按停止按钮而直接按反转按钮进行反转起动,同时由反转运行转换成正转运行,也只需要需直接按正转按钮。

控制线路的特点

优点:操作方便;

缺点:如果正转接触器主触点发生熔焊分断不开时,直接按反转按钮进行换向时会产生短路事故。
