怎么对电磁式控制继电器进行试验和调整?

来源:电工天下时间:2021-11-17 06:42:04 作者:老电工手机版>>

试验和调整电磁式控制继电器,需要按如下要求进行:

如果无特殊规定,可以参照《怎么试验和调整接触器?》中介绍的方法,来调整继电器的吸合电压和释放电压;如果有特殊要求,可以单独测量和调整继电器的吸合电压和释放电压。

如果测量值不符合要求,可以按下述方法进行调整:

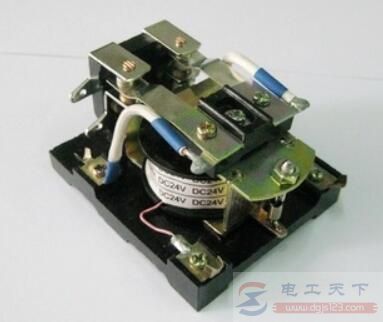

怎么对电磁式控制继电器进行试验和调整?

1、调整反力弹簧的松紧度,以调整吸合电压(或电流)。一般反力弹簧压得越紧,吸合电压(或电流)越大。反之,吸合电压或电流就越小。

2、调整调节螺栓,改变衔铁与铁芯的初始气隙大小来改变吸合电压(或电流)。气隙越大,吸合电压(或电流)越大。反之,吸合电压(或电流)就越小。在反力弹簧和触头弹簧的压力不变的情况下改变气隙,释放电压(或电流)不变。调整衔铁气隙和反力弹簧压力时,应保证触头的超行程。否则,会造成触头接触不良。

3、改变非磁性垫片的厚度来调整释放电压(或电流)。非磁性垫片越厚,释放电压(或电流)和返回系数越大。反之,释放电压(或电流)和返回系数越小。在反力弹簧和触头弹簧的压力不变的情况下,调整非磁性垫片的厚度,吸合电压(或电流)不变。为了防止铁芯粘住,非磁性垫片的厚度在 0.1 毫米以下时,至少应垫两片,且反力弹簧不可调得太松。

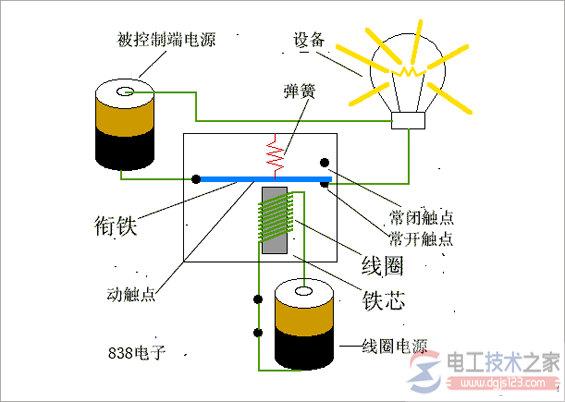

电磁继电器如何接线,电磁继电器接线图

<a href=/zt/diancijidianqi/ target=_blank class=infotextkey>电磁继电器</a>如何接线,电磁继电器接线图

电磁继电器怎么接线的方法,分享一个电磁继电器的接线图,电磁继电器可以实现远距离控制和自动化控制,当线圈断电后,电磁的吸力随之消失,衔铁在弹簧的反作用力返回原来的位置。

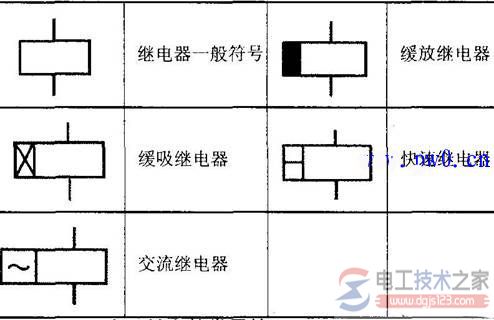

电磁继电器的电路图形符号与表示形式
