【图】德力西380V CJX20910交流接触器怎么接线?

电工天下【接触器接线图】 编辑:小电工 发布时间:2016-06-12 19:16:45

德力西380V CJX20910交流接触器的接线方法

接触器上边的接L1/L2/L3接380V电源,13和14 是常开辅助触点,电流5A,用于自锁控制,下边的T1/T2/T3接电机,A1接L1,A2接N(线圈电压220V的)或者接L2(线圈电压380V的),就完成了,

这是最基本的接线方法。

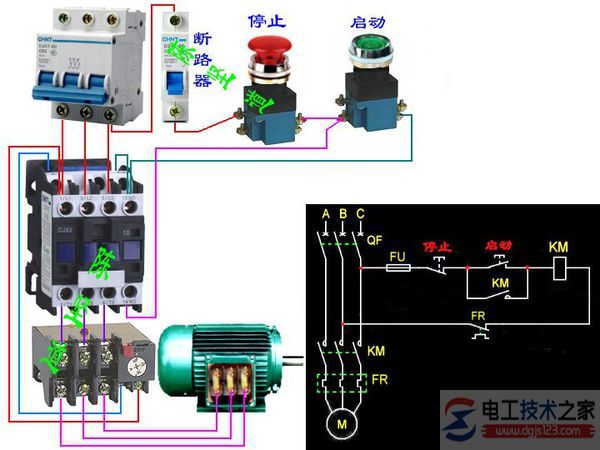

CJX20910接触器实物接线图

CJX20910接触器,想用来控制水泵,请问如何接线。

CJX20910接触器实物接线图

CJX20910交流接触器接线方法

一个三相电机、两个CJX2 0910交流接触器、五个开关,其中三个是用来设置上、下、停止,其中两个是上下移动到达所需位置时自动停止转动!(电机正反转原理)有这样的想法,对于交流接触器接线方法不是很了解的我,想请各位高手指点一下,这方法是否可行呢?最好有人能帮画一个接线图出来。德力西380V CJX20910交流接触器的接线方法

CJX20910接触器实物接线图

-- 分隔线 ---

CJX20910和CJX20901交流接触器接线图是否相同?

0910为常开辅触点,0901为常闭辅触点,前者应用在接触器的自锁电路,后者应用在接触器与接触器之间的互锁电路。

追问:
0901能接停启动按钮吗、不会接。

追答:
0901不能接启动自锁的。

附1,CJX2-0910交流接触器怎么接线?

一、(CJX2、CJX4)系列交流接触器(以下简称接触器),主要用于交流50Hz或60Hz,交流电压至660V(690V),在AC-3使用类别下工作电压为380V时,额定工作电流至170A的电路中,供远距离接通和分断电路之用,并可与相应规格的热继电器组合成磁力起动器以保护可能发生过负荷的电路,接触器适宜于频繁地起动和控制交流电动机

本接触器和LC1、LC2、LP1、LP2、CJX4-D具有相同功能相应规格可等同相互使用。

是CJ0、CJ10等老产品理想的更换代产品。

二、正常工作条件与安装条件

1、周围空气温度为:-5+40,24小时内其平均值不超过+35;

2、海拔:不超过2000m;德力西380V CJX20910交流接触器的接线方法

3、大气条件:在+40时大气相对温度不超过50%,在较低温度下可以比较高的相对湿度,最湿月的平均最低温度不超过+25,该月的月平均最大相对湿度不超过90%。并考虑因温度变化发生在产品上凝露;

4、污染等级:3级;

5、安装类别:类;

6、安装条件:安装面与垂直面倾斜度不超过5;

7、冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

8、安装方式:接触器除用螺钉安装外,还可用35mm,型标准卡轨安装。交流操作40-95可用35mm或75mm卡轨安装;

注:直流操作40-95只能用75mm卡轨,115-170有专用卡轨安装。

问题1:

正泰CJX2-0910的交流接触器如何与时控开关,接线图

是想用时控开关控制接触器吗?

电源-时控开关-接触器A1、A2脚,接成一个回路,设置时控开关就好了,能定时启动接触器和定时关闭接触器。
