2个380v的交流接触器怎么接正反转
来源:电工天下时间:2022-04-08 07:12:13 作者:老电工手机版>>
对于三相交流异步电动机来说,接正反转很简单,只要将三相交流异步电动机的输入端的三相电源,任意改变两根相线,就可以改变三相交流电动机的正反转,那么2个380v的交流接触器怎么接正反转,下面来了解下。
380v交流接触器正反转的接线方法

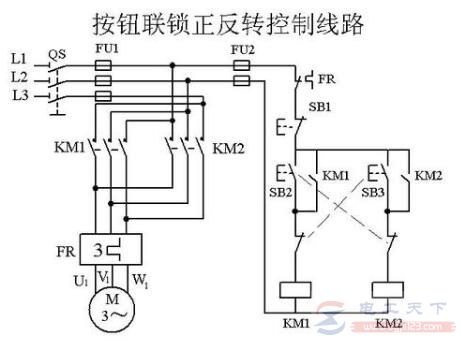

请看下图:
上图中所用电器元器件如下:
①空气断路器QS一只。
②主电路熔断器FU1*3一套,控制电路熔断器FU2*2一套。
③KM1(正转接触器)、KM2反转接触器(线圈吸合电压为380V的交流接触器)2只。
④热继电器FR一只。
⑤停止按钮SB1(触点为常闭)一只。
⑥正转启动按钮SB2(触点为双触点,有一常开,有一常闭)和反转启动按钮SB3(触点也是双触点,一个为常开,另一个为常闭)2只。
为了防止两只交流接触器的误动作,在安装时利用它们之间的辅助触头来互锁。也就是当启动正转交流接触器时,它们之间由接触器的常闭触点具有“你吸我断,我吸你断”的特点。
电路的正反转过程:合上空气断路器QF,为为主电路和控制电路提供三相交流电源。此时,电源电压由FU2→①→经过热继电器FR的常闭触点→②即停止按钮的上端,由于SB1停止按钮也是常闭,所以电流→③,当按下正转启动按钮SB2时,电流由③→⑦此时电流→经反转启动按钮SB3的常闭→⑧→再经过反转交流接触器的辅助常闭触点kM2→流入正转运行交流接触器的线圈⑨端→产生吸合力,将KM1的主触头吸合→经热继电器FR→三相交流电动机,电机得电正向运转开始。 这里KM1交流接触器的自锁,由KM1接触器的一对常开触点完成。
当需要使电动机反转时,按下反转启动钮SB3,电动机的正转将会自动停止,反转运行的交流接触器KM2会吸合。当需要正反转中的一种状态停止时,只需要按下停止按钮,二者之间的一种状态会马上停止,交流接触器会失电而释放,电机会停止运动。
以下是一张二个交流接触器控制的实物图:
对于刚从事维修安装电工来说,需要亲自动手制作这个控制电路,只要按照电路图来对号入座即可,操作起来比较简单。
假如正转交流接触器的相序为ABC,那么反转的接触器相序接成BAC.ACB,CBA都行,下面这张图纸是自锁正反转电路:
将二个接触器的上端(电源输入接点)按相同的相序连接,下端(输出接点)中间触头相连接,第一个接触器的左触头与第二个接触器的右触头连接,第一个的右触头与第二个的左触头连接,改变相序就会改变电机的旋转方向。
