接触器点动控制的接线图一例

来源:电工天下时间:2020-07-03 09:42:43 作者:老电工手机版>>

有关接触器实现点动控制的接线图,以及交流接触器的点动和自锁控制的接线,有需要的朋友参考下。

接触器的点动控制接线图

什么是点动,就是按住按钮电机就工作,松开按钮电机就停止工作。

以下是一例接线图:

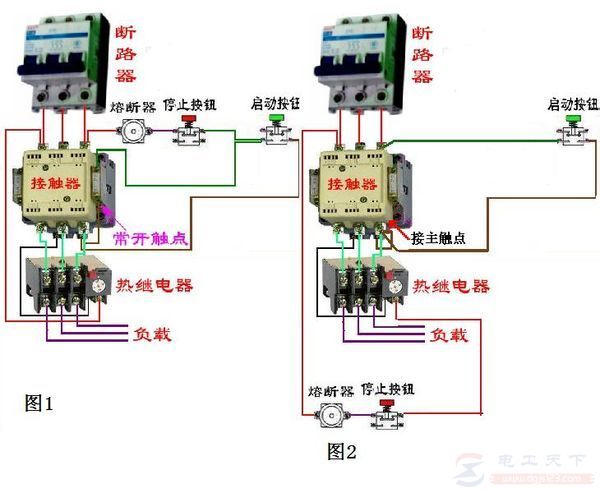

接触器点动控制的接线图一例

图1,点动控制电路原理图

交流接触器的点动和自锁控制的接线方法

1、用一根火线接到停止按钮NC1接线柱,再从NC2接线柱出来一根线接到常开按钮NO3接线柱,NO4接线柱再接一根线直接到接触器线圈A2接线柱。

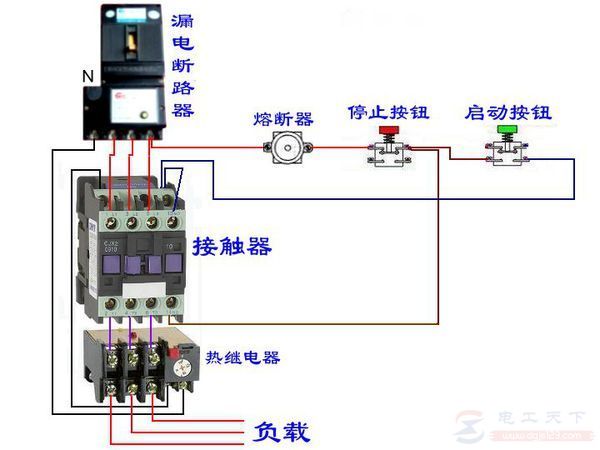

接触器点动控制的接线图一例

2、在停止按钮NC2接线柱那里并一根线到接触器常开辅助触头13接线柱,最后在接触器常开辅助触头14接线柱接一根线到接触器线圈另外一个接线柱A2,就会起到自锁联锁的作用了。

接触器点动控制的接线图一例

3、最后,把零线接到热继电器的常闭NC95接线柱,NC96接线柱出来一根线接到接触器线圈接线柱A1。

接触器点动控制的接线图一例

以上就是接触器点动控制的接线图,以及交流接触器的点动和自锁控制的接线方法,希望对大家有所帮助。
