接触器互锁线路如何接线，接触器互锁接线图
来源：电工天下时间：2020-05-10 08:00:42 作者：老电工手机版>>
有关接触器互锁的的接线图，这是两个接触器KM1、KM2控制电动机正反转电路，KM1、KM2若同时动作会使主回路严重短路，造成事故，KM1得电正转，KM2就不可能得电，从客观上防止短路事故。
接触器互锁的的接线图
以下是两个接触器KM1、KM2控制电动机正反转电路。

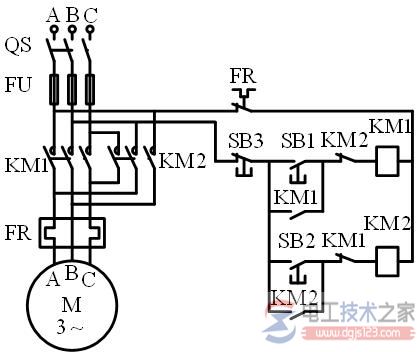

图1，接触器互锁接线图
KM1、KM2若同时动作会使主回路严重短路，造成事故。
因此，把KM1的常闭触点串联在KM2线圈回路中，KM2的常闭触点串联在KM1线圈回路中。一旦KM1得电正转，KM2就不可能得电，从客观上防止短路事故。
