接触器的构造(电磁机构、触头与灭弧装置)

来源:电工天下时间:2019-05-20 13:16:37 作者:老电工手机版>>

有关接触器的构造,接触器由电磁机构、触头系统、灭弧装置等部分组成,这里详细介绍了电磁机构、触头与灭弧装置的具体知识,供大家学习参考。

接触器的构造

接触器主要由电磁机构、触头系统、灭弧装置等部分组成。>>相关阅读:接触器的符号

一、电磁机构

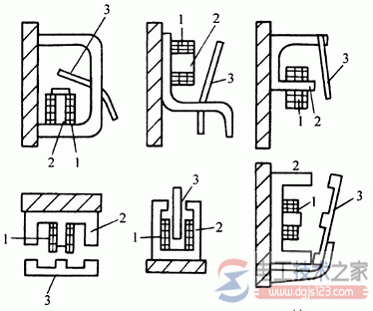

1、电磁机构的组成:吸引线圈1,静铁心2,动铁心3,气隙
接触器的构造1

2、铁心的结构形式:
单E形,双E形,U形,甲壳螺管形

3、动作形式:直动式和转动式。

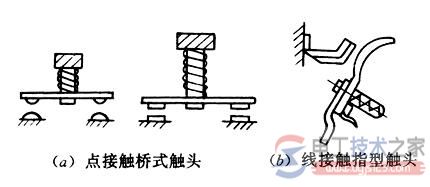

二、触头系统

根据触头所处的状态及其作用,可分为常开触头、常闭触头、主触头和辅助触头等。

所谓常开和常闭触头,是以该电器的电磁机构未动作前触头所在的状态,是分断的或接通的来命名的。
接触器的构造2

三、灭弧装置

当分断带有电流负荷的电路时,在动、静两触头间形成电弧。电磁式低压电器要经常接通和分断带有电流负荷的电路。

电弧的形成,主要是由于空气发生游离,但电弧形成也存在去游离(减弱离子浓度)的作用。游离作用强,电弧就剧烈,去游离作用强,电弧就易熄灭。
