交流接触器与时间继电器的接法说明

来源:电工天下时间:2020-05-16 09:23:46 作者:老电工手机版>>

本文介绍了交流接触器时间继电器的接法,空开接电源,直接控制交流接触器主触点,控制电路中需要二个时间继电器,需要的朋友参考下。

交流接触器与时间继电器的接法

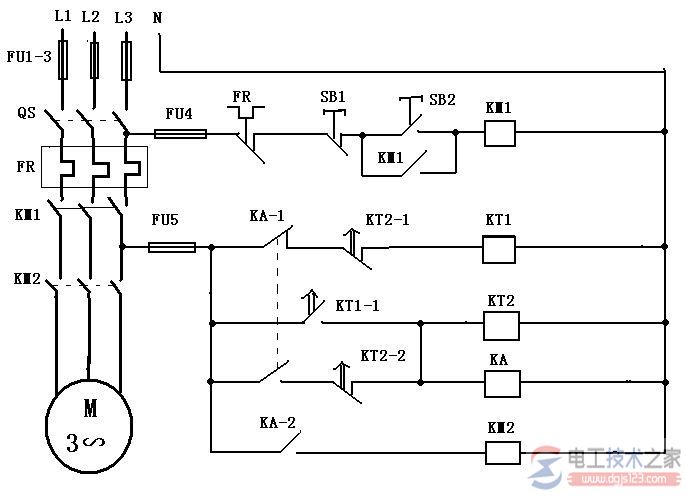

如下图:

交流接触器与时间继电器的接法

步骤:

首先,空开接电源,直接控制交流接触器主触点。

控制电路:应该有两个时间继电器比较好控制,时间继电器1的常开接点和交流接触器的常开接点并联后与时间继电器2的常闭接点串联,再串联在接触器的线圈电路中。

时间继电器1的常闭接点和时间继电器2的常开接点串联后和时间继电器1的主接点并联,再串联在时间继电器2的线圈电路中。

时间继电器2的常闭接点和主接点并联后串联在时间继电器1的线圈电路中。

当接通电源后,首先时间继电器1开始工作,继而接通接触器线圈电源,接触器开始工作,5秒钟后主接点接通,时间继电器2开始工作,同时切断接触器线圈电源,接触器停止工作。

6秒钟后主接点接通,又接通时间继电器2的线圈电源。以此实现重复。
