一、接触器的工作原理 推荐:交流接触器的工作原理

接触器分为交流接触器(电压AC)和直流接触器(电压DC),它应用于电力、配电与用电。接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。

接触器的工作原理(>> 相关:交流接触器的工作原理):当接触器线圈通电后,线圈电流会产生磁场,产生的磁场使静铁心产生电磁吸力吸引动铁心,并带动交流接触器点动作,常闭触点断开,常开触点闭合,两者是联动的。当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触点复原,常开触点断开,常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

当吸引线圈通入电流后,产生磁场,磁通经静铁心、动铁心(也称为衔铁)和工作气隙形成闭合回路,产生电磁吸力,该电磁吸力克服作用在动铁心上弹簧的反作用拉力,将动铁心吸向静铁心,动铁芯通过机械联动机构带动触头动作,使其触头系统接通或断开电路。

二、接触器的符号与型号

接触器的符号与型号说明

1、接触器的符号

接触器的图形符号如图l所示,文字符号为KM。

接触器的符号

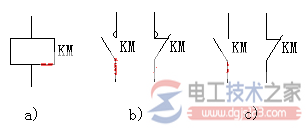

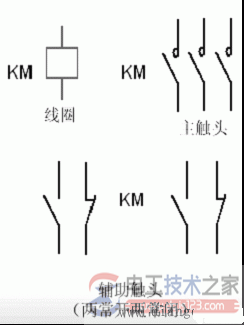

图1  接触器的图形符号
a)线圈   b)主触点   c)辅助触点

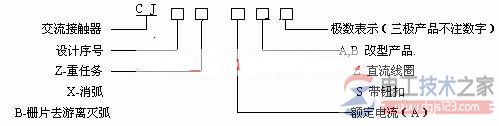

2、接触器的型号说明
接触器的符号


接触器的符号

例如:CJl0Z-40/3  为交流接触器,设计序号10,重任务型,额定电流40A主触点为3极。CJl2T-250/3为改型后的交流接触器,设计序号12,额定电流250A,3个主触点。

我国生产的交流接触器常用的有CJl0,CJl2,CJX1,CJ20等系列及其派生系列产品,CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。上述系列产品一般具有三对常开主触点,常开、常闭辅助触点各两对。直流接触器常用的有CZ0系列,分单极和双极两大类,常开、常闭辅助触点各不超过两对。

除以上常用系列外,我国近年来还引进了一些生产线,生产了一些满足IEC标准的交流接触器,下面作以简单介绍。

CJl2B-S系列锁扣接触器用于交流50Hz,电压380V及以下、电流600A及以下的配电电路中,供远距离接通和分断电路用,并适宜于不频繁地起动和停止交流电动机。具有正常工作时吸引线圈不通电、无噪声等特点。其锁扣机构位于电磁系统的下方。

锁扣机构靠吸引线圈通电,吸引线圈断电后靠锁扣机构保持在锁住位置。由于线圈不通电,不仅无电力损耗 ,而且消除了磁噪音。

由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平。

它们主要供远距离接通和分断电路,并适用于频繁地起动及控制交流电动机。

3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点。

额定电压为220~660V,额定电流为9~630A。
