常见交流接触器的接法详解

来源:电工天下时间:2019-08-27 06:15:21 作者:老电工手机版>>

有关交流接触器的常见接法,一般三相接触器一共有8个点,三路输入,三路输出,还有是控制点两个,重点介绍电动机电路中交流接触器的接法。

交流接触器的接法

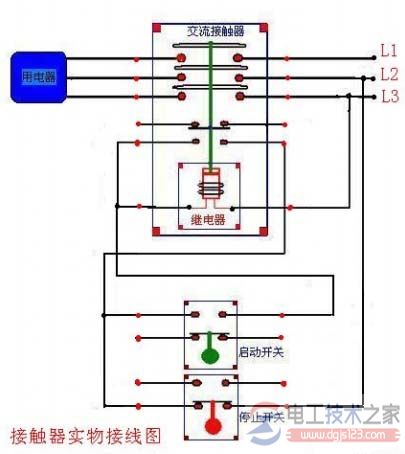

L1 L2 5 L3 接电源进线,T1 T2 T3 作为出线接用电负载,然后就将A2与22NC并在一起与21NC并联接在起动按钮两端,线圈的另一线端A1接L3(如果接触器线圈电压是220V时就零线),停止按钮一端接L1,注意停止按钮的另一端与起动按钮一端串接。

常见交流接触器接法

一、一般三相接触器一共有8个点,三路输入,三路输出,还有是控制点两个。输出和输入是对应的,很容易能看出来。如果要加自锁的话,则还需要从输出点的一个端子将线接到控制点上面。

二、交流接触器的工作原理

它是用外界电源来加在线圈上,产生电磁场。加电吸合,断电后接触点就断开。知道原理后,你应该弄清楚外加电源的接点,也就是线圈的两个接点,一般在接触器的下部,并且各在一边。其他的几路输入和输出一般在上部,一看就知道。还要注意外加电源的电压是多少(220V或380V),一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制,根据原理理一下线路就可以了。

交流接触器的接法1

图1

交流接触器的接法2

图2

下面介绍的电动机直接启动电路,选用交流接触器作主开关,不推荐用胶盖开关合闸启动。那样安全性较差,会产生弧光烧人的事故。

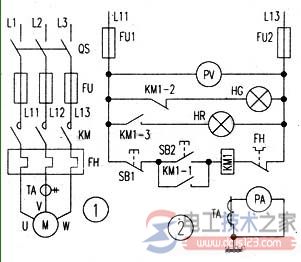

电动机直接启动的一次电路和二次电路分别见图2和图3。

所谓一次电路,是电动机绕组工作电流经过的电路元件和导线:二次电路是保证设备正常运行不可缺少的辅助电路.二次电路的主要功能有控制、测量、信号和保护等。使电动机启动运行和停止运行的电路是二次电路的控制功能电路;电压、电流、功率及功率因数等电参数的测量显示是其测量功能;运行和停止指示灯、异常报警声响等是二次信号回路的电路元件:热继电器、电动机保护器等元件可以实现电动机保护功能。下面具体分析电动机直接启动电路的工作过程。

图2中,三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。QS的作用是在检修时断开电源.使受检修电路与电源之间有一个明显的断开点,保证检修人员的安全。FU是一次回路的保护用熔断器。准备启动电动机时,首先合上刀开关QS,之后如果交流接触器KM主触点闭合,则电动机得电运行:接触器主触点断开,电动机停止运行。接触器触点闭合与否.则受二次电路控制。

图3中.FUl和FU2是二次熔断器. SBl是停止按钮.SB2是启动按钮.FH是热继电器的保护输出触点。按下SB2。交流接触器KMl的线圈得电,其主触点闭合,电动机开始运行。同时,接触器的辅助触点KMl-1也闭合。它使接触器线圈获得持续的工作电源,接触器的吸合状态得以保持。习惯上将辅助触点KMl一1称做自保(持)触点。

电动机运行中.若因故出现过流或短路等异常情况,热继电器FH(见图2)内部的双金属片会因电流过大而热变形,在一定时限内使其保护触点FH(见图2)动作断开,致使接触器线圈失电,接触器主触点断开,电动机停止运行,保护电动机不被过电流烧坏。保护动作后,接触器的辅助触点KMl-1断开,电动机保持在停运状态。

电动机运行中如果按下SBl.电动机同样会停止运行,其动作过程与热保护的动作过程相同。

停止指示绿灯HG和运行指示红灯HR分别受接触器的常‘利(动断)或常开(动合)辅助触点KMl-2、KMl一3控制,用作信号指示。电流互感器TA的二次线圈串接电流表PA,电压表PV则直接接在电源线上,它们对电动机的运行电流和电压进行。

图3中导线"丁"字形连接的地方无"·"也可。电工图纸中一般无"·"。其实,该处画圆点与否,都符合国标GB4728《电气图用图形符号》的要求,只是在不同的应用领域有各自的画图习惯而已。

交流接触器的接法

图3
