接地电阻测试仪接线图分析

来源:电工天下时间:2019-07-10 10:39:01 作者:老电工手机版>>

有关接地电阻测试仪的接线图,接地电阻测试仪中探针的安放距离,测地电阻、土壤电阻率所用的探针一般用直径为25mm,长0.5~1m的铝合金管或圆钢。

接地电阻测试仪接线图

接地电阻测试仪接线图

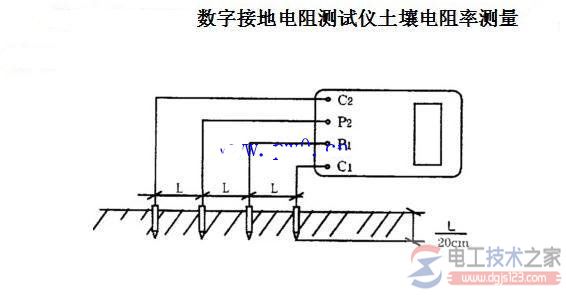

一、测量时在被测的土壤中沿直线插入四根探针,并使各探针间距相等,各间距的距离为L,要求探针入地深度为L/20cm,用导线分别从C1、P1、P2、C2各端子与四根探针相连接。

若地阻仪测出电阻值为R,则土壤电阻率按下式计算:

Ф=2πRL

其中

Ф—土壤电阻率(Ω·cm)

L—探针与探针之间的距离(cm)

R—地阻仪的读数(Ω)

用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。

二、测地电阻、土壤电阻率所用的探针一般用直径为25mm,长0.5~1m的铝合金管或圆钢。
