接地电阻表的使用方法

来源:电工天下   编辑:小电工发布时间:2020-06-23 09:13:38

有关接地电阻表的使用方法,在测量接地电阻时,应该怎么使用接地电阻表,才能得出正确的测量结果,接地电阻表的接地柱的连接方法是怎么样的,电工天下小编带大家来了解下。

接地电阻表的用法

接地电阻表的使用方法

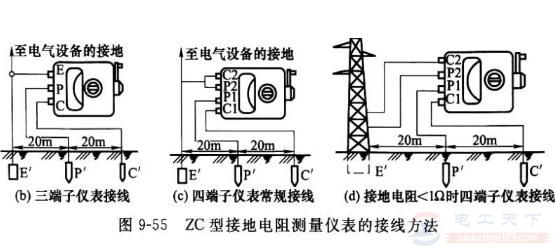

参考图:接地电阻测量仪的接线方法

1.在测量接地电阻时,将C2、P2两个接线柱用镀铬铜板短接,并接在随仪表配来的5m长纯铜导线,导线的另一端接在待测的接地体测试点上(E');

2.P1柱接在随仪表配来的200m纯铜导线,导线另一端接插针P'(电压极棒);

3.C1柱接在随仪表配来的40m纯铜导线,导线另一端接插针C'(电流极棒)。

4.接地电阻表水平放置,距离待测接地体1~3米;

5.两个接地极插针分别距离待测接地体20m和40m,两插针与待测接地体在一条直线上。

注意:若以接地电阻表为圆心,两支插针与仪表之间的夹角小于120°。

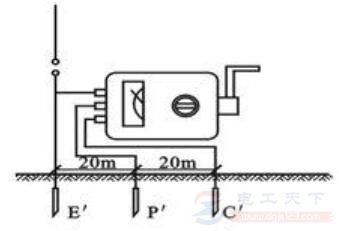

接地电阻表的测量方法

材料:两根接地棒,一根40M接地线,一根20M接地线,一根5M的连接线,一个接地电阻摇表

接地电阻表的使用方法

1、拆开接地干线与接地体的连接点,或拆开接地干线上所有接地支线的连接点。 

2、将两根接地棒分别插入地面400mm深,一根离接地体40m远,另一根离接地体20m远。 

3、把摇表置于接地体近旁平整的地方,然后进行接线。 

(1)用一根连接线连接表上接线桩E和接地装置的接地体E。 

(2)用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C。 

(3)用一根连接线连接表上接线桩P和离接地体20m远的接地棒P。

4、根据被测接地体的接地电阻要求,调节好粗调旋钮(上有三档可调范围)。

5、以约120转/分钟的速度均匀地摇动摇表。当表针偏转时,随即调节微调拨盘,直至表针居中为止。以微调拨盘调定后的读数,去乘以粗调定位倍数,即是被测接地体的接地电阻。

例如:微调读数为0.6,粗调的电阻定位倍数是10,则被测的接地电阻是6Ω。 

6、为保证所测接地电阻值的可靠性,需要改变方位,重新进行复测。取几次测得值的平均值作为接地体的接地电阻。

数字式接地电阻测试仪的测量方法

一般有4种测量方法1.接地电阻测量2.土壤电阻率测量3、导体电阻测量4.地电压测量。

1.、接地电阻测量

接地电阻表的使用方法

沿被测接地极E(C2、P2)和电位探针P1及电流探针C1,依直线彼此相距20米,使电位探针处于E、C中间位置,按要求将探针插入大地。

用专用导线将地阻仪端子E(C2、P2)、P1、C1与探针所在位置对应联接。

开启地阻仪电源开关“ON”,选择合适挡位轻按一下键该档指标灯亮,表头LCD显示的数值即为被测得的地电阻。

2、土壤电阻率测量

接地电阻表的使用方法

1) 测量时在被测的土壤中沿直线插入四根探针,并使各探针间距相等,各间距的距离为L,要求探针入地深度为L/20cm,用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R,则土壤电阻率按下式计算:        Ф=2πRL

其中Ф—土壤电阻率(Ω·cm)L—探针与探针之间的距离(cm) R—地阻仪的读数(Ω) 用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。

2) 测地电阻、土壤电阻率所用的探针一般用直径为25mm,长0.5~1m的铝合金管或圆钢。

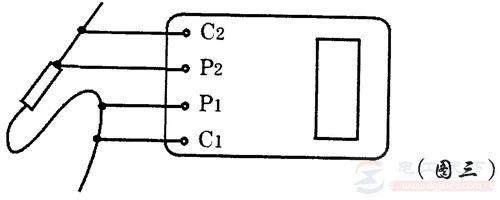

3、导体电阻测量

接地电阻表的使用方法

4、地电压测量

测量接线如图一,拨掉C1插头,E、P1间的插头保留,启动地电压(EV)档,指示灯亮,读取表头数值即为E、P1间的交流地电压值。

5、测量完毕

按一下电源“OFF”键,仪表关机。
