三相四线电度表的接线方式大全
来源:电工天下时间:2020-04-03 09:39:09 作者:老电工手机版>>
给你一块三相四线式的电度表,你知道如何来接线吗,对三相四线式的电表进行接线时,火线与零线的进出口应如何来接线,希望小编整理的这些三相四线电度表的接线方式,对大家有所帮助。
三相四线电度表的接线方式
在对三相四线电表接线时,常用的接法主要有二种,一是使用电路互感器与电度表连接,另一种是直接接线进电度表。
确定好采用哪一种方式接线后,在购买电表时就要买直接接线的电度表或经互感器接线的电表,记得不要买错了。

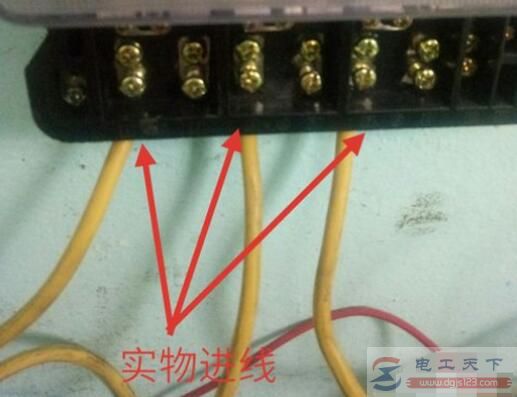

比如直接进线式的电度表,其接线方式如下图:

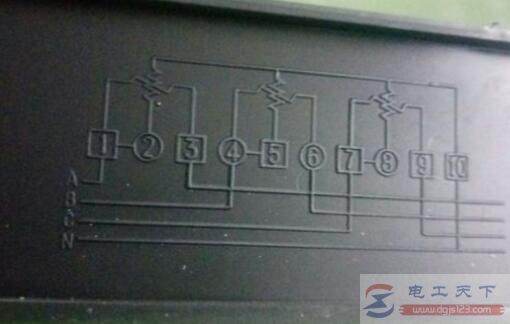

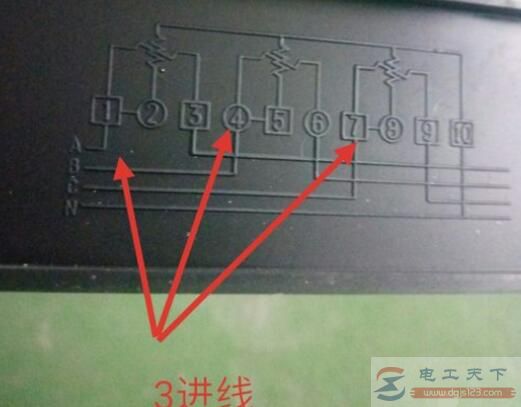

其中,1,4,7就是电源进线,这里可以不用分清ABC三相,但必须是3根火线即3根相线,如下图:
接着把3根相线安装在接线孔中,注意一定要接触良好,把2只螺丝旋紧,这里是接进线。
如图:

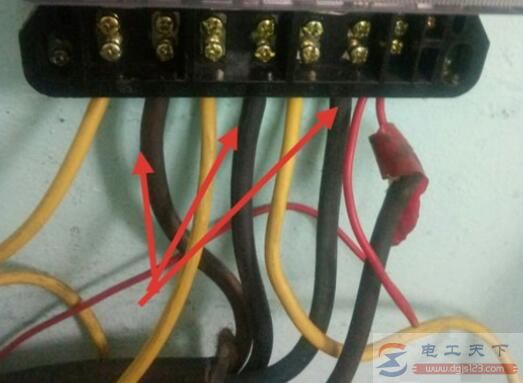

然后,接出线。如果出线是多股铜线,则必须拧成一根线,不要有叉线。
如图:
最后,把零线接在电度表接零线位置,线可以细一些。
如图:
电流互感器与三相四线电表接线图
三相四线电度表的接线图,不带电流互感器的三相四线电表接线图、带电流互感器的三相四线电表接线图二种情况,学习三相四线电度表的接线方法,智能远程三相四线电表接线方法等。
三相四线电度表与互感器的接线图
有关三相四线电度表与互感器的接线方法,三只电流互感器怎样连接三相四线有功电表,这里分享一个完整的接线图,供大家参考。
三相四线电表的接线图
有关三相四线电表的接线方法,三相四线电表的接线图:不带电流互感器的三相四线电表接线图,三相四线电度表带互感器的接线图,三相四线外接互感器的电能表接线图。
三相四线有功电能表的接线图
分享一个三相四线有功电能表的接线图,结合多个电流互感器,实现三相四线有功电能表的连接,感兴趣的朋友参考下。
三相四线电表零线接线图
分享一个三相四线电表零线接线图,掌握下三相四线电表零线的接线方法,黑色的为零线,感兴趣的朋友参考下。
三相四线电能表的接线图
三相四线电能表与电流互感器的接线图,电能表第一相电流线圈进出线接反的错误接线图,并计算出其误差的更正系数,通过实例来学习其接线方法。
以上就是三相四线电度的主要接线方式,大家在对三相四线电表接线时,以上的接线方法与接线图,可以供大家学习参考。
