一文看懂三相四线电表的二种接线方法

来源：电工天下时间：2021-10-14 10:23:56 作者：老电工手机版>>

有关电表的接线方法，三相四线电表怎么接线，应采用哪一种接线方法，是直接接入还是经互感器接入，这里分享了三相四线电表的二种接线方法，供大家学习参考。

三相四线电表的接线方法

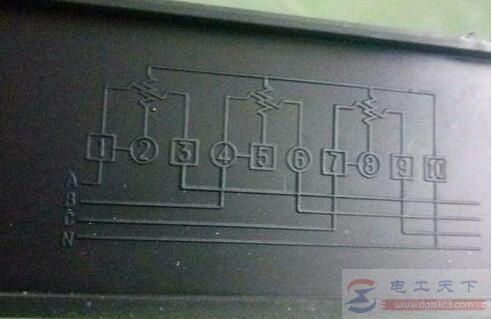

打开电表的接线柱盖子，盖子上有接线图。

一文看懂三相四线电表的二种接线方法

图1：接线图

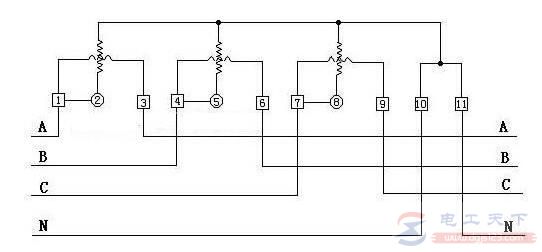

当负荷较小时，可采用直接接入方法。下图为三相四线电表直接接入式：

一文看懂三相四线电表的二种接线方法

图2：直接接入式

1、3接线柱；4、6接线柱；7、9接线柱分别为A、B、C三相电流线圈，1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。

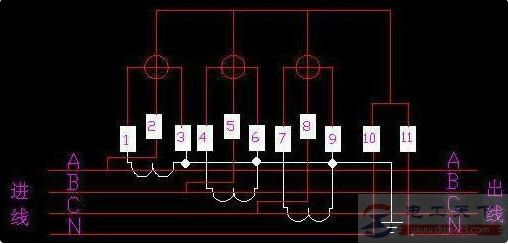

当负荷较大时，可以采用经电流互感器接入式。

如下图：

一文看懂三相四线电表的二种接线方法

图3：经电流互感器接入式

电表三个电流线圈分别通过三个电流互感器接入。电压线圈仍然直接接A、B、C三相。

在对电表进行读数时，如果直接接入式，表盘上显示的是实际用电量。如果是经电流互感器接入式，表盘上显示的数值乘以电流互感器倍率，即为实际用电量，举例：电流互感器变比为200/5，倍率即为40，若变盘上显示为2，则实际用电量为2*40=80。
