家用电表的二种常用接线方法

来源:电工天下   编辑:小电工发布时间:2020-04-02 14:39:16

在对家用电表进行接线操作时,常用的接线方法有二种,一种是直接接入法,另一种是经互感器的接入法,不管采用哪一种电表接线方法,都要注意火线与零线的正确接线。

家用电表的接线方法

这里介绍电表的二种接线法,一是直接接入法,二是经互感器的接入法,根据电表负载的功率的不同,来选用适合的接线方式。

1、直接接入法

当负载的功率在电度表允许的范围内,即流过电度表电流线圈的电流不至于导致线圈烧毁时,一般就要采用直接接入法。

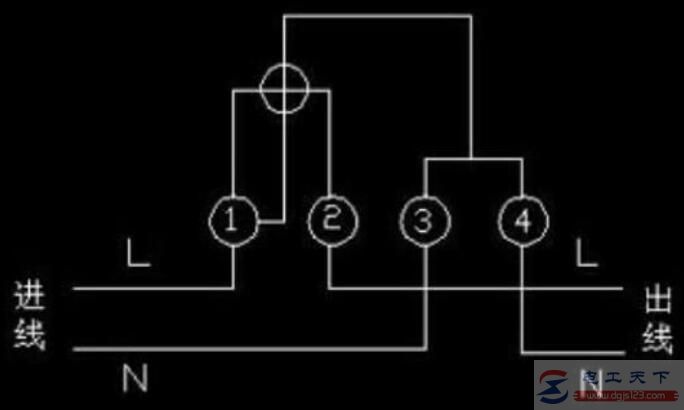

直接接入法:单相电度表共有四个接线端子,从左至右按1、2、3、4编号。

接线一般有二种:一是1、3接进线,2、4接出线;二按1、2接进线,3、4接出线。

无论采用哪一种接法,相线(火线)必须接入电表的电流线圈的端子。

有些电表的接线较为特殊一些,对这种家用电表接线时,需要参照接线端子盖板上的接线图去接。

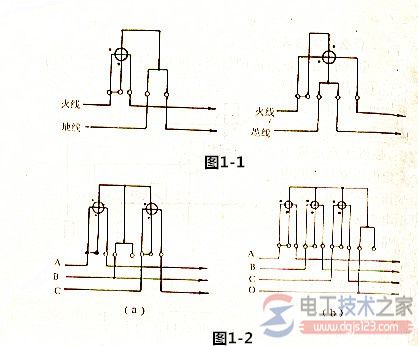

家用电表的二种常用接线方法

2、经互感器接入法

在用单相电度表测量大电流的单相电路的用电量时,应使用电流互感器进行电流变换,电流互感器接电度表的电流线圈。接法有两种:

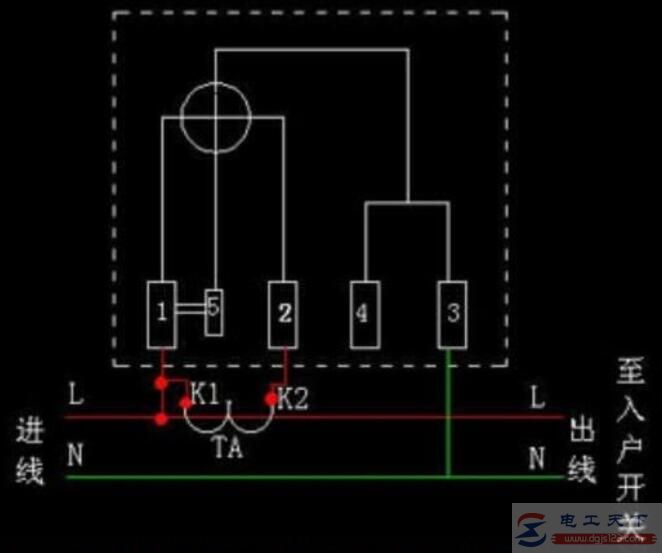

(1)单相电度表内5和1端未断开时的接法。

电表内短接片没有断开,互感器的K2端子禁止接地,该电表的接线方式,如下图:

家用电表的二种常用接线方法

(2)单相电度表内5和1端短接片已断开时的接法。

电表的接线方式,如下图:

家用电表的二种常用接线方法

电表内短接片已断开,互感器的K2端子需要接地,电压线圈要接于电源两端。

以上介绍了家用电表的二种常用接线方法,希望对大家有所帮助。
