单相电度表的接线方式大全

来源:电工天下   编辑:小电工发布时间:2020-04-03 09:31:27

给你一块单相电度表,你知道如何来接线吗,与机械式电度表的接线方式相比,对单相电度表接线时,操作相对简单一些,小编总结了单相电度表的几种接线方式,供大家参考。

单相电度表的接线方式

在对单相电表进行接线时,常用到二种接线方式,第一种为顺入式,接线方法为:1进火、2出火、3进零、4出零,第二种为跳入式,接线方法:1进火、2进零、3出火、4出零。

其实,在电表接线处的外壳上,一般都标注有该电表的接线图,有时不用东奔西走,只要好好研究下电表的接线图,对于熟悉电表接线的电工来说,完成单相电表的接线,真的很轻松。

单相电度表的接线方式

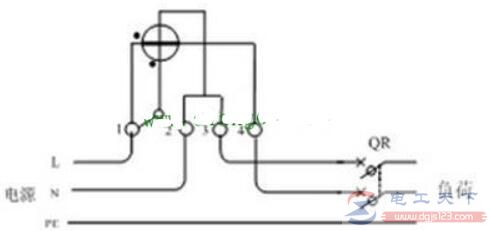

图1,单相电表跳入式接线方式

单相电度表的接线方式

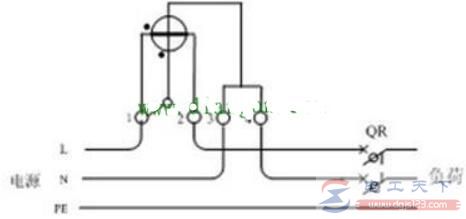

图2,单相顺入式电能表经互感器接线

单相电度表怎么接线,单相电度表接线图

单相电度表怎么接线,单相电度表接线图

有关单相电度表的接线方法,单相电表接线:1、3进2、4出,表接线端子后盖上都有图,这里分享一个单相电度表的接线图。

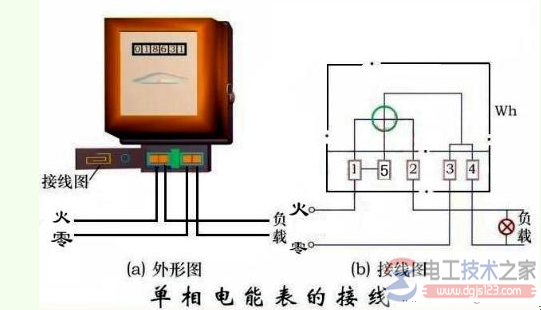

家用单相电度表的接线

家用单相电度表接线

有关家用单相电度表接线方式,此家用单相电度表接线图中,1、3接电源进线,2、4接电源出线,帮助大家掌握家用单相电度表是如何接线的。

机械式单相电度表的二种接线图与接线方法

机械式单相电度表的二种接线图与接线方法

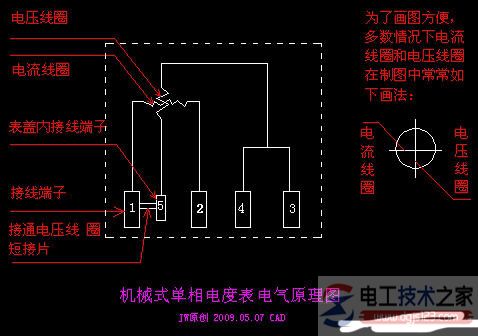

机械式单相电度表的二种接线图,分为直接接入法、经互感器接入法,掌握下单相电度表的构成及电路原理图,感兴趣的朋友参考下。

单相电度表的二个接线图

单相电度表接线图

分享下单相电度表的接线方法,单相电度表的二个接线图,供大家参考。

单相电度表的接线图

单相电度表接线图

一个单相电度表的接线图,1;3是电表进线,2;4是电表出线就是负载。2;4的用电量才是电表电量,学习下单相电度表的接线方法,需要的朋友参考下。

以上就是单相电度表的接线方式,希望可以对大家有所帮助。
