单相智能电表出线零线能和火线接在一起吗?

来源:电工天下   编辑:老电工发布时间:2022-07-30 06:03:31

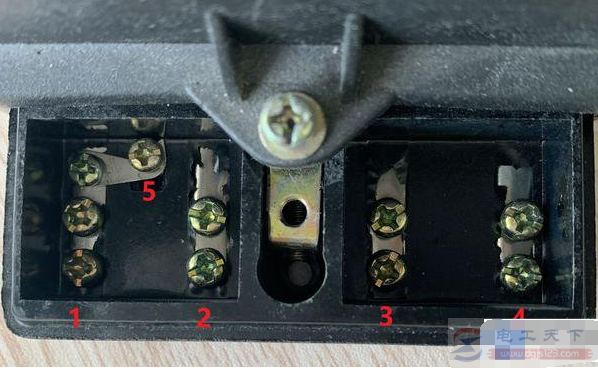

先说结论,单相电表出线零线不能和相线相接。单相电表一共有5个端子,其中1、2、3、4号端子有接线柱,5号端子没有引出接线端。

如下图:

单相<a href=/zt/zhinengdianbiao/ target=_blank class=infotextkey>智能电表</a>出线零线能和<a href=/zt/huoxian/ target=_blank class=infotextkey>火线</a>接在一起吗?

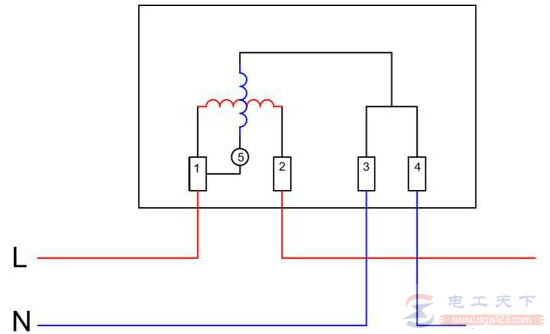

单相电表原理及接线如图:

单相智能电表出线零线能和火线接在一起吗?

电表1号端子和2号端子之间有一个电流线圈(图中红色线圈),5号端子和3号端子之间有一个电压线圈,1、5号端子是直接连接起来的,3、4号端子是直接连接起来的。

线路工作时火线电流从1进2出,此时电表电流串联在电路中,电流线圈可以计量出火线和零线此时的电流大小。(因为零线和火线电流大小相等)

从接线可知零线电流是从3进4出,而3、4中间没有线圈,实际是连接在一起的,所以零线随便接电表都能正常工作。端子5跟1连接在一起,电表电压线圈的一端实际是接在火线上,另外一端是接在零线上,所以电表可以计量出此刻的电压大小。

当电表知道线路的电流和电压大小以后就知道线路的功率大小,而设备用电时电表就转、不用电就不转,所以用电时间和电表旋转时间是同步的。如此,电表可以计量出负载用了多少电(即做了多少功)。

单相智能电表出线零线能不能和火线接在一起,从原理图分析可知,零线是从电表3进4出,相当于直通。不管机械电表还是智能电表,内部基本原理是一样的,只是电流或者电压测量方法不一样而已。如果把单相智能电表出线零线如果和火线连接在一起,那么结果只有一个,就是短路。
