电能表接线图大全

来源:电工天下   编辑:小电工发布时间:2017-01-04 22:16:54

电能表接线图大全

本节内容:
单相电能表单进单出接线图、单相电能表双进双出接线图、三相四线直通式电能表单进单出接线图、三相四线直通式电能表双进双出接线图、三相四线外接互感器电能表接线图、三相三线外接互感器电能表接线图。

注:图中箭头的方向表示电流的方向。

单相电能表单进单出接线图
单相电能表单进单出接线图

单相电能表双进双出接线图
单相电能表双进双出接线图

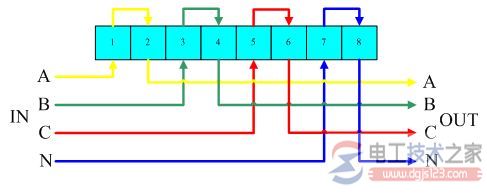

三相四线直通式电能表单进单出接线图

三相四线直通式电能表单进单出接线图

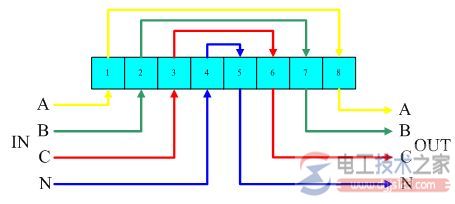

三相四线直通式电能表双进双出接线图

三相四线直通式电能表双进双出接线图

三相四线外接互感器电能表接线图
三相四线外接互感器电能表接线图

三相三线外接互感器电能表接线图

三相三线外接互感器电能表接线图

在生产时,三相三线也同样采用三相四线的接线端,只是把不用的接线孔堵起来。
