降压变压器的工作原理及技术参数说明

来源:电工天下时间:2022-07-25 06:03:32 作者:老电工手机版>>

降压变压器用于把10万V以上便于输送中的损耗降到用电户,降为380V的三相四线制才能安全使用。从交流发电机发的电先经升压变压器升成10kv及以上的高压(如35kv,110kv,220kv,500kv;距离越远需要的电压越高),有时需要经过几级的变压器升压,经过输电线路送至目的地后再经降压变压器降至需要的电压,传输到家庭的为380/220v。

降压变压器的工作原理

这里引用一个降压变压器的实例进行介绍:

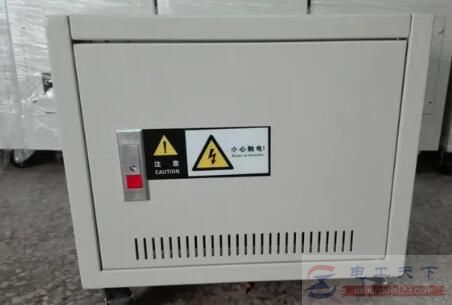

BGD/BGS降压变压器:

降压变压器的工作原理及技术参数说明

铁芯采用进口30ZH120高导磁优质冷轧取向矽钢片制造,铁芯为三级全斜接缝,铁芯柱用拉带绑扎,表面用有硅涂刷粘结,使铁芯形成整体,可以有效降低空载损耗和空载电流,并且采取特殊的措施,降低铁芯噪音。

低压线圈采用铜箔绕制,箔式绕圈结构,增强了线圈的稳定性,固化后绕组整体机械强度好,大大提高了抗短路能力。

高压线圈采用了分段层式线圈结构,有效降低了层间电压,并增强了抗雷电冲击能力。线圈内外表面均用NOMEX纸封包,通过多次真空压力浸漆,使线圈形成整体,提高了线圈的机械强度,提高了变压器防霉菌、防潮性能。

1、固有的介电强度

压实形NOMEX芳香聚酰胺产品的短时间时耐电应力为450至1000伏/密耳(18至40千伏/毫米),视乎产品类型和厚度而定,而且无需用清漆或树脂作进一步处理。

由于NOMEX纸的介电常数为1.5-2.5,比常用的绝缘材料都低,接近空气的介电常数,因而使整个绝缘系统和冷却介质间的电场分布更为均匀,局放量少,且相当稳定。

2、热稳定性

NOMEX产品在温度高达200℃(390)时,其电性能和机械性能所受的影响极小,甚至全无影响,其有效值可在显著高温下保持。再者,NOMEX产品的性能,如连续露置于220℃(430)下,至少可保持十年。

3、低温性能

由于NOMEX产品的聚合结构独特,因此被采用于各种不同的低温应用方面。在氮气沸点(77)时,NOMEX410型绝缘纸以及993型和994型合成纤维压板的拉伸强度都高于室温下的强度值。

4、无毒和阻燃

NOMEX产品在人体和动物体内不会产生任何已知的毒性反应,在空气中也不会熔化或助长燃烧。由于NOMEX纸限氧指数高,能阻燃。

5、化学相容性

NOMEX产品基本上不受大部分溶剂的影响,而且特别经得起酸碱的腐蚀。它能与各式各样的清漆和粘合剂、变压器流体、润滑油以及冷冻剂相容。由于NOMEX产品不易消化,不会受昆虫、真菌或霉菌侵袭。

6、机械韧性

压实的NOMEX产品非常坚固、回弹力强,较薄等级的产品则具有挠性,所有产品都耐撕裂及耐磨。

7、对潮湿不敏感

NOMEX电绝缘和合成纤维压板在相对湿度95%下处于平衡状态时,其在绝干时介电强度可保持百分之九十,同时许多机械性能也实际上有所改善。

8、耐辐射性

800兆拉德的电离辐射可引致聚酯层压板粉碎,但NOMEX产品则基本无影响。经过八次这种剂量的辐射之后,仍然能保持其有效的机械性能和电性能。
