变压器变比定义与计算公式

一、测量变压器变比试验步骤及方法

变压器变比:
电工学名词,变压器变压比的简称。
定义:变比指电压比或电流比,是变换电压或电流的设备,一次绕组与二次绕组之间的电压或电流比。在变压器中,一次侧电动势E1与二次侧E2之比称为变压器的变比,用k表示,即k=E1/E2 。

变压器原绕组和变压器副绕组中的感应电势,与绕组的匝数成正比。

原绕组输入电压与副绕组输出电压之比,等于它们的匝数比,比值K称为变比系数。

①将仪表摆放平整,把测试仪测试导线的高压部分A.B.C、和低压部分a.b.c分开并分别接入测试仪和被测变压器相应的端子上。

②在测试仪内输入将要测试的变压器的计算变压比。

③将面板上的功能键置于与铭牌标识组别相同的接线组别。

④接通测试电源,电源指示灯亮,按复位按钮使显示器归零。

⑤按下测试按钮开始测试,经过约60s左右,数字屏界面右上方显示出的是变压器的接线组别,数字屏界面左侧的四位数字则显示的是变压器的变比误差(%),记录测试结果。

⑥关闭电源。

⑦转换被测变压器的挡位,按照上述②至⑥步骤分别测试出各挡位下的变比误差。

⑧进行单相变压器变比测试时,应使用仪器的A.B.a.b这4个接线柱进行测试。

假定单相变压器高低压侧绕组标号为:变压器高压首端为A、变压器高压末端为X、变压器高压首端为a、变压器高压首端为X o其接线方法为:仪器A—变压器A、仪器B——变压器x、仪器a——变压器a、仪器b—变压器x,其余端子不接。

二、变压器的变比的计算公式

1、设计时是按原、付线圈的绕线圈数比确定;
2、成品是按一、二次电压的比来确定,即在变压器一次加一个电压,然后测量变压器的二端电压,变比K=U1/U2。

变压器变比与变压比:
变压器变比K与变压器一二侧的电压U1 U2绕组匝数N1 N2电流Ⅰ1Ⅰ2都有关系!
在理想的情况下,变比K=U1/U2=N1/N2=Ⅰ2/Ⅰ1

三、用变压器变比公式测量变压器初级绕组匝数和输出电压

变压器烧毁后如果重绕需要知道原绕组的匝数,若更换新品,须知道副边的输出电压。整理:(www.dgjs123.com 电工技术之家)

所有这些都可利用低压交流电源(输出5到10V即可)和适量漆包线,通过实验后,根据变压器的变比公式U1/U2=N1/N2经简单计算获得。

方法如下:首先把已烧毁的变压器初级绕组拆除,否则在通电实验时,由于初级绕组短路,会把变压器烧毁的更严重,断路故障可以不拆除。

其次用直径很细的漆包线在变压器的原边绕N 1匝(通常使N1=30~100匝),给次级绕组加上5到10V的交流电压U2,此电压值要用数字万用表准确测出,同时测出自己绕的初级绕组的电压U1。最后通过以下计算可求得变压器初级绕组的匝数与次级绕组的输出电压。

变压器每匝的电压值K=U1/N1,则变压器初级绕组的匝数N=220×K=220×(U1/N1),次级绕组的匝数N3=N1×(U2/U1),变压器次级绕组的输出电压U3=220×(N3/N)。

如果变压器有多个次级绕组可用同样的方法得到其它次级绕组匝数与输出电压。

四、变压器变比计算

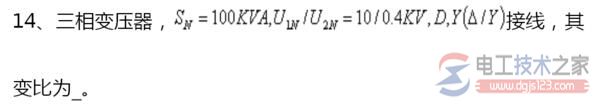

变压器变比计算

解答:

1、25是变压器输出线电压之比,10000/400=25。

2、但在变压器绕组设计时的考虑则不同,以这台变压器的高低压绕组的真正匝数之比,要考虑接线方式.高压是D接,相电压等于线电压=10000V.而低压是y接,相电压是线电压的根号三分之一.也就低压的相电压为400/1.732=231V。

3、这台变压器在制造时的高低压线圈的匝数比为10000/231=43.3.43.3是这样来的,也是你在取高低压线圈实际匝数时的比例。

4、如果高压也是Y接,那么他们的匝数比就是25了。

五、三相变压器的变比计算方法

△-Y连接、Y-△连接、△-△连接以及Y-Y连接。这4种连接方式变比的公式一样吗?到底是不是一次侧和二次侧的电压之比,还是电压之比的值再除以根号三?
三相变压器的变比还能用三相变压器电流的比或匝数的比来表示吗?

解答:

变比就是电压比,一二次电压都要取线电压比,或者都取相电压比,电流比也是类似,匝数比=电压比。

变比就是电压比,一二次电压都要取线电压比,或者都取相电压比。 来自:电工技术之家

工程中一般取线电压比。因为△形式的绕组没有物理的中性点(有虚拟的中性点)无法直接测量相电压,所以,采用线电压之比。

以上讨论的均为三相变压器,均衡绕组、负载的情况。

单相及三相的△-△连接、Y-Y连接,可以用绕组比代替电压比。三相的△-Y连接、Y-△连接不可以直接用绕组比,存在一个系数(sqrt(3))。至于系数的乘除,△-Y连接(D,y)是乘以系数,Y-△连接(Y,d)是除以系数。
显然,三相变压器的变比还能用三相变压器电流比的倒数来表示。

附,变压器变比系数,以及变压器变比的计算公式

变压器原绕组和变压器副绕组中的感应电势,与绕组的匝数成正比。
变压器绕组本身有电阻压降和漏磁压降, 原绕组输入电压U 忽略绕组压降, 认为绕组中的电压与电势相等。

变压器U 的匝数比,比值K称为变压器变比系数。

附2,变压器变比公式

变压器变比公式能让我们更好的计算变比。变压器原绕组和变压器副绕组中的感应电势,与绕组的匝数成正比.

原绕组输入电压与副绕组输出电压之比,等于它们的匝数比,比值K称为变比系数例:变压器的变比110KV/11KV=10。我们现在都用变压器变比测试仪来测量变比,使用简单方便。

变压器烧毁后如果重绕需要知道原绕组的匝数,若更换新品,须知道副边的输出电压电压。所有这些都可利用低压交流把其他形式的能转换成电能的装置叫做电源电源(输出5到10V即可)和适量漆包线,通过实验后,根据变压器的变比公式U1/U2=N1/N2经简单计算获得。

方法如下:首先把已烧毁的变压器初级绕组拆除,否则在通电实验时,由于初级绕组短路,会把变压器烧毁的更严重,断路故障可以不拆除。其次用直径很细的漆包线在变压器的原边绕N 1匝(通常使N1=30~100匝),给次级绕组加上5到10V的交流电压U2,此电压值要用数字万用表万用表准确测出,同时测出自己绕的初级绕组的电压U1。最后通过以下计算可求得变压器初级绕组的匝数与次级绕组的输出电压。

变压器每匝的电压值K=U1/N1,则变压器初级绕组的匝数N=220xk=220x(U1/N1),次级绕组的匝数N3=N1x(U2/U1),变压器次级绕组的输出电压U3=220x(N3/N)。如果变压器有多个次级绕组可用同样的方法得到其它次级绕组匝数与输出电压。

掌握变压器变比公式能方便在只知道其中的一些参数的情况下,计算出变比的数值。虽然现在我们都采用变压器变比测试仪测量,但是在没有仪器使用的情况下,采用变比公式就比较方便了。
