常用变压器种类有哪些,一般常用变压器的分类方式

变压器的类型多种多样,不同的变压器有不同的用途,因此,变压器的分类方式也是多样化的,比如按相数、冷却方式、绕组形式等对变压器分类,按铁芯形式对变压器分类等。

一般常用变压器的分类:

1、按相数分:

1)单相变压器:用于单相负荷和三相变压器组。

2)三相变压器:用于三相系统的升、降电压。

2、按冷却方式分:

1)干式变压器:依靠空气对流进行自然冷却或增加风机冷却,多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。

2)油浸式变压器:依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

3、按用途分:

1)电力变压器:用于输配电系统的升、降电压。

2)仪用变压器:如电压互感器、电流互感器、用于测量仪表和继电保护装置。

3)试验变压器:能产生高压,对电气设备进行高压试验。

4)特种变压器:如电炉变压器、整流变压器、调整变压器、电容式变压器、移相变压器等。

变压器绕组相关文章

  • 变压器绕组接线组别

    变压器绕组接线组别,变压器绕组的接线方式,变压器绕组有二种接法,“三角形接线”和“星形接线”,“D表示为三角形接线,“Yn”表示为星形带中性线的接线。....

  • 变压器的绕组结构

    有关变压器的绕组结构,重点介绍变压器的绕组形式,分为圆筒式绕组、层式绕组与饼式绕组等,一起来了解下。....

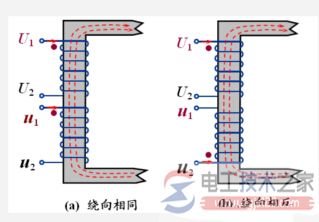

  • 变压器绕组绕向与电压极性的关系

    有关变压器绕组绕向与电压极性的关系,变压器绕组的极性示意图,绕向相同时、绕向相反时,U1与u1是同极性端,还是异极性端,一起来看看。....

4、按绕组形式分:

1)双绕组变压器:用于连接电力系统箱式变压器中的两个电压等级。

2)三绕组变压器:一般用于电力系统区域变电站中,连接三个电压等级。

3)自耦变电器:用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。

5、按铁芯形式分:

1)芯式变压器:用于高压的电力变压器。

2)非晶合金变压器:非晶合金铁芯变压器是用新型导磁材料,空载电流下降约80%,是目前节能效果较理想的配电变压器,特别适用于农村电网和发展中地区等负载率较低的地方。

3)壳式变压器:用于大电流的特殊变压器,如电炉变压器、电焊变压器;或用于电子仪器及电视、收音机等的电源变压器
