如何测量电力变压器铁芯的绝缘电阻?

来源:电工天下   编辑:小电工发布时间:2016-04-29 10:47:06

电力变压器铁芯绝缘电阻实验方法

一、绝缘电阻试验方法

如果铁芯和夹件没有外引接地线,则必须在大修时测量;如果铁芯和夹件有外引接地线,则可在变压器停电小修时测量。

测量用2500V绝缘电阻测试仪(老变压器亦可用1000V绝缘电阻测试仪)。

以上是停电测量绝缘电阻,直接判断绝缘状况。

如果铁芯和夹件没有引出接地线,也可在运行状况下判断铁芯是否有多点接地。

两种情况:

1.用钳形电流表测量铁芯外引接地线的电流值大小;也可在接地开关处接入电流表或串接地故障器。

当铁芯绝缘状况良好时,电流很小,一旦存在多点接地,铁芯柱磁周围相当有短路线匝存在,匝内有环流。

环流大小取决于故障点与正常接地点的相对位置,即短路线匝中包围磁通多少和变压器带负荷多少有关。

2.上夹件接地也引到油箱外,则除测铁芯引出接地电流I2外,还要测上夹件引出接地线的电流值I1。

二、铁芯试验结果判断

1.停电所测绝缘电阻值判断

所测绝缘短租值与以前测试值比较,应无显著差别。

若已判断铁芯有接地故障,应采取以下方法寻找具体接地位置:

(1)在吊罩后目测检查。

如有明显的碰外壳等,就可很方便地进行处理。

(2)直流法检测。

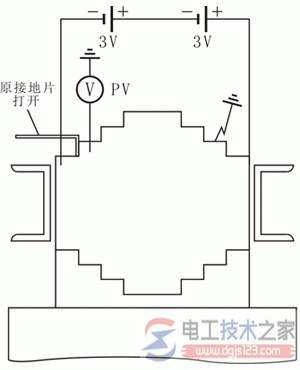

将铁芯与夹件的接地片打开,在铁轭两侧硅钢片上通入6V的直流电压,然后用直流电压表测量各级硅钢片间的电压值,当电压值等于零或者表指示反时,则认为该处是接地点,如图1-1所示。

直流法检测试验图
图1-1 直流法检测试验图

(3)交流电流法。在变压器低压绕组通入交流电压220~380V,此时铁芯中有磁通流过。

如果有接地故障,用毫安表测量会有电流。当毫安表沿铁轭各级逐点测量,毫安表指示电流为零时,该处为接地点,如图1-2所示。

直流法检测试验图
图1-2 测量电流接线图

2.运行所测铁芯外引接地线中电流值
所测电流一般不大于0.1A,是正常的。

3.铁芯和上夹件外引接地线所测电流I2和I1

当I1=I2,且数值在数安以上时,夹件与铁芯有连接点;I2>I1,I2数值在数安以上,铁芯有多点接地;I1>I2,I1数值在数安以上,夹件碰箱壳。

钳形电流表测量时应防干扰。先将钳形电流表紧靠接地线读第一次值,再钳入接地线读第二次值,两次差值才是实际电流值。

三、铁芯多点接地的处理方法

1、在接地回路中串联一只限流电阻R,使接地电流限制在安全范围内的0.1A,R的选择,将接地线断开,再测开路电压U,即R=U/0.1(Ω),并适当选择电阻功率,满足运行中发热安全。

为防止接地故障消失后铁芯产生悬浮电位,还需在限流电阻R并一只2~8μF的电容器

2、停电消除接地点。

上述办法仅是临时措施,应在最短时间内彻底消除接地故障。 来自:电工技术之家

在断开铁芯接地线情况下,采用电容放电(不大于600V)、单相工频(220V,30~60A)或直流电焊机(40A)加电流,烧断接地故障点。最后经过1000V交流耐压1min通过。
