电流互感器与变压器容量的配置图说明

来源:电工天下   编辑:小电工发布时间:2020-02-15 16:43:07

有关变压器容量与电流互感器的配置图,主要包括10kV高压电流互感器与低压电流互感器的配置表,电缆附件型号对应电缆规格,DT铜鼻子技术参数等。

变压器容量与电流互感器配置

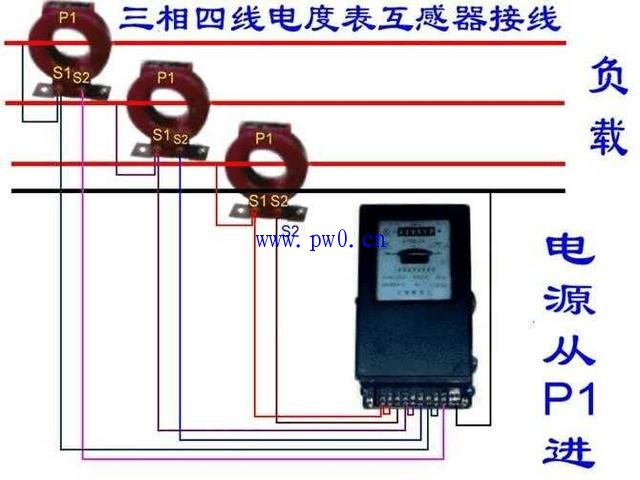

电流互感器与变压器容量的配置图说明

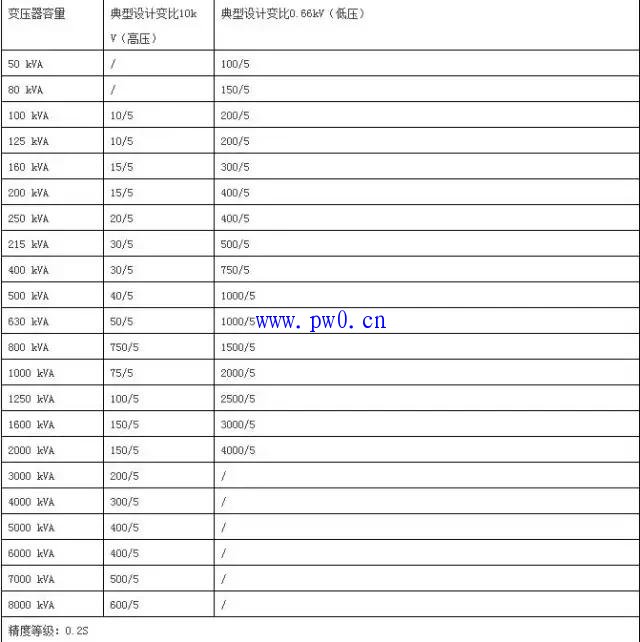

1、10kV高压电流互感器与低压电流互感器的配置表

电流互感器与变压器容量的配置图说明

电流互感器与变压器容量的配置图说明

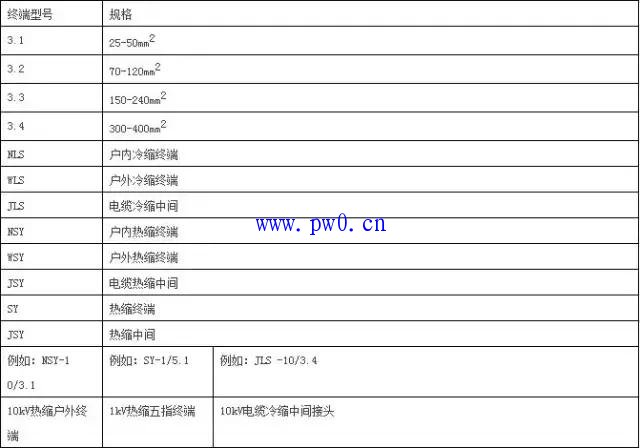

2、电缆附件型号对应电缆规格

电流互感器与变压器容量的配置图说明

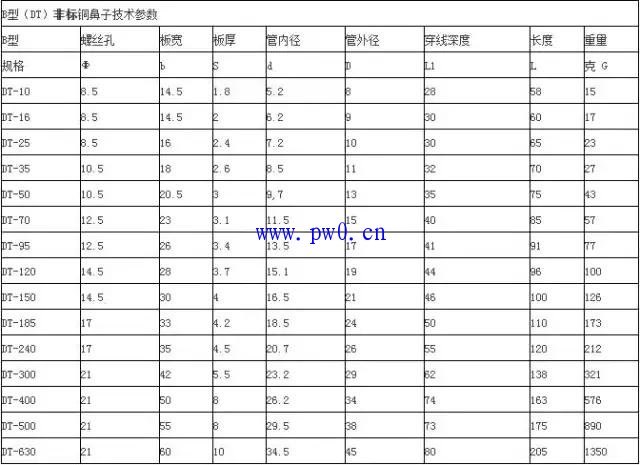

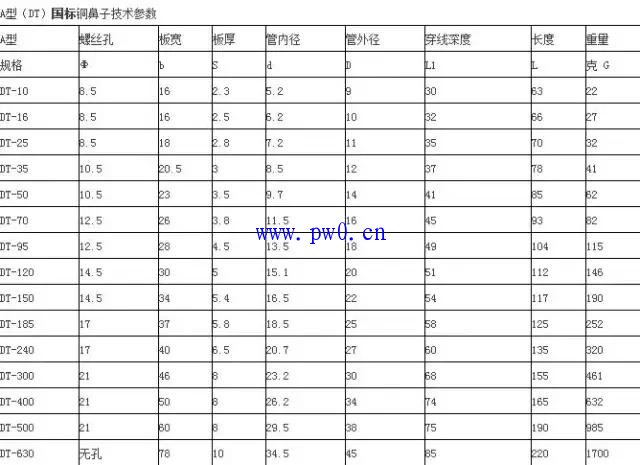

3、DT铜鼻子技术参数(国标与非标差距很大)

电流互感器与变压器容量的配置图说明

电流互感器与变压器容量的配置图说明

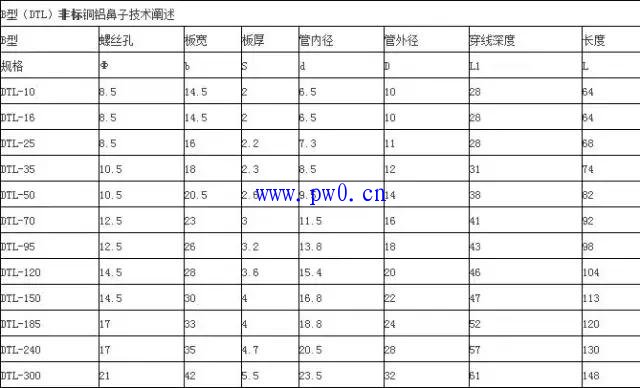

4、DTL铜铝鼻子技术参数(国标与非标差距很大)

电流互感器与变压器容量的配置图说明

电流互感器与变压器容量的配置图说明

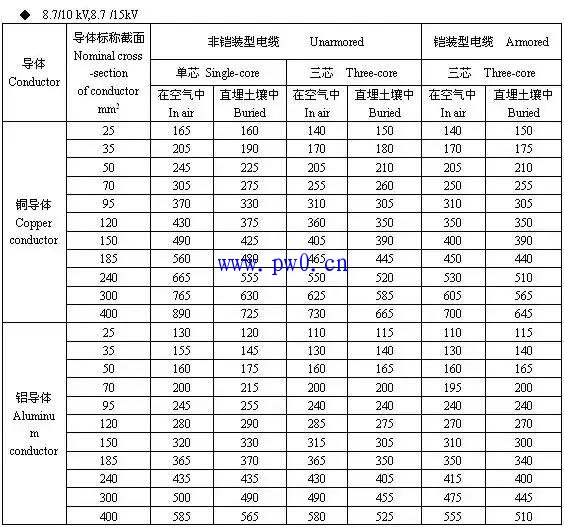

5、10kV铜芯、铝芯电缆载流量查询表

电流互感器与变压器容量的配置图说明

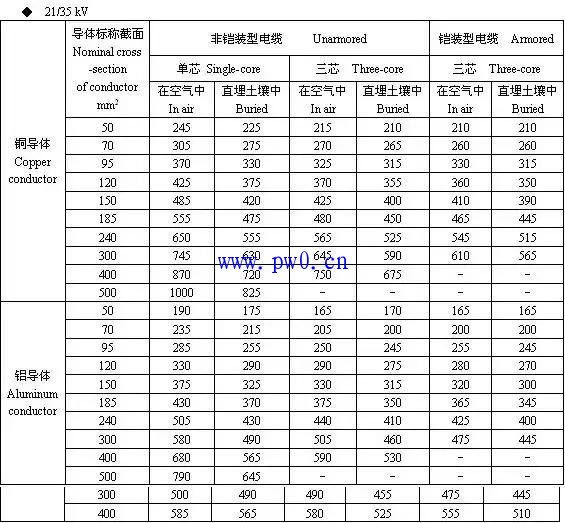

6、35kV铜芯、铝芯电缆载流量查询表

电流互感器与变压器容量的配置图说明

7、常用低压电缆载流量查询表

电流互感器与变压器容量的配置图说明

8、电力变压器高、低压熔丝配置查询表

电流互感器与变压器容量的配置图说明
