【图】双速电动机定子绕组的连接方法
来源：电工天下时间：2019-11-21 10:18:44 作者：老电工手机版>>
有关双速电动机定子绕组的连接方法，双星形/三角形双速电动机的定子绕组接线图，当电动机需要低速工作时，三相电源L1、L2、L3分别接U1、V1、W1，其余三个出线端空着不接。
双速电动机定子绕组的连接方法
双星形/三角形接法的电动机共有六个出线端，改变这六个出线端与电源的连接方式，就可以得到两种不同的转速。
双速电动机六个引出端的新符号为：U1、V1、W1、U2、V2、W2；对应的旧符号为：D1、D2、D3、D4、D5、D6。

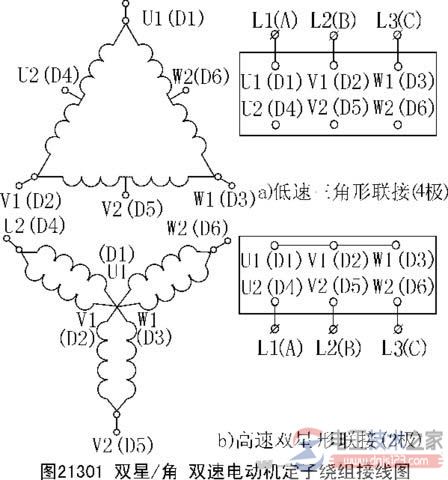

双星形/三角形双速电动机的定子绕组接线图如图：
当电动机需要低速工作时，三相电源L1、L2、L3分别接U1、V1、W1，其余三个出线端空着不接。
此时电动机接成三角形，磁极为四极，电动机的实际转速大约每分钟1450转左右；
当电动机需要高速运转时，三相电源分别接在U2、V2、W2三个出线端上，其余三个出线端短接。磁极为二极，电动机转速为每分钟2900转左右。
