单相电机正反转的三种接线图
来源:电工天下时间:2017-07-30 15:24:15 作者:老电工手机版>>
【单相电机正反转的接线图】
单相电机正反转控制的实现过程,其实就是主线圈与副线圈的接线方式的选择过程,通过控制电动机主副线圈的接线方式,来实现单相电机的正转与反转。
单相电机用什么办法来控制正反转?
单相电机的正反转控制,远比三相电机复杂。主要通过改变主副绕组及启动电容之间的接线顺序实现。

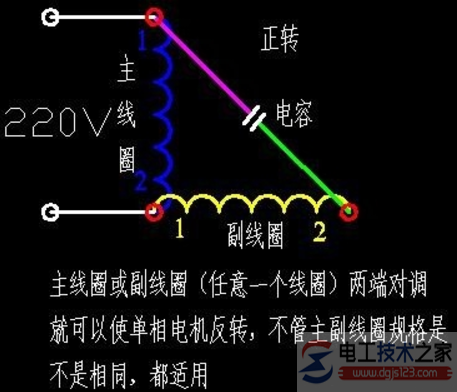

如下图:
主线圈的1(2)接副线圈的2(1)实现正传;主线圈的1(2)接副线圈的1(2)实现反转。
以上两个图,一般常规单相电机都可以实现正反转控制,不论主线圈与副线圈的参数是否相同。
另一种单相电机实现正反转,采用以上的方法实现自动控制,需要器件比较多。因此,我们推荐另一种实现单相电机正反转控制的接线方法:
不分主副线圈的单相电机,主副线圈的参数一样,这种不分主副线圈的单相电机,同样可以实现单相电机的正反转控制,大家不妨一试。
接线图,如下:
方法三,通过倒顺开关或者接触器来控制单相电机的正反转。
如下图:
