三相异步电动机的构造:定子与转子

来源:电工天下   编辑:小电工发布时间:2019-10-22 12:28:01

有关三相异步电动机的构造,三相异步电动机分主要由定子与转子组成,根据构造的不同可分为鼠笼式和绕线式两种,起动电阻和调速电阻是借助于电刷同滑环和转子绕组联接。

三相异步电动机的构造

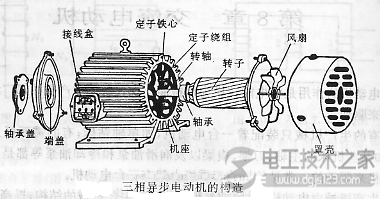

三相异步电动机分主要由定子(固定部分)和转子(旋转部分)两个基本部分组成。

如图:

三相异步电动机的构造1

三相异步电动机的定子构成:由机座和装在机座内的圆筒形铁心以及其中的三相定子绕组组成。

如图:

三相异步电动机的构造2

三相异步电动机的转子铁心是圆柱状的,也是用硅钢片叠成,表面冲有槽,用来放置转子绕组。转子铁心装在转轴上,轴上加机械负载。

根据构造的不同可分为鼠笼式和绕线式两种。

鼠笼式异步电动机若去掉转子铁心,嵌放在铁心槽中的转子绕组,就象一个“鼠笼”,它一般是用铜或铝铸成。

如图:

三相异步电动机的构造3

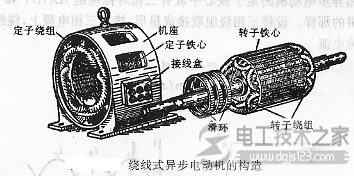

绕线式异步电动机的转子绕组同定子绕组一样也是三相的,它联接成星型。

每相绕组的的始端联接在三个铜制的滑环上,滑环固定在转轴上。环与环,环与转轴之间都是互相绝缘的。在环上用弹簧压着碳质电刷。

起动电阻和调速电阻是借助于电刷同滑环和转子绕组联接。

如图:

三相异步电动机的构造4
