电机定子绕组的绕制要求,电机绕组的种类
来源:电工天下时间:2021-11-24 13:28:23 作者:老电工手机版>>
有关电动机的知识,在电动机中定子绕组是很重要的组成部分,那么电机定子绕组的绕制要求有哪些,以及电机绕组的种类有哪些,下面具体来看下。

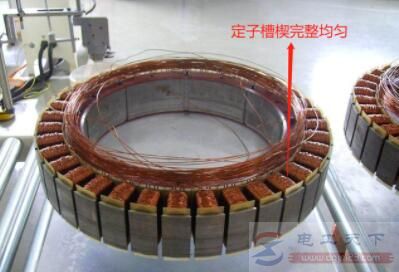

电机定子绕组问题
1、定子绕组的绕制要求
绕组是电机主要的部件之一,也是能量转换的关键部分。
绕组由许多线圈联接而成,所有绕制好的线圈均放在定子铁芯槽里,然后按照一定的规律串联或并联起来,成为电机绕组。绕组设计的合理与否,将影响电动机的转矩、转速、损耗、效率和温升。
因此,对电机绕组提出下列要求:①各相绕组的电势和磁势要对称,电阻和电抗要平衡,即三个相的绕组结构完全相同;②缩短连接部分,节省用铜,减少绕组短路损耗;③绕组散热要好,绝缘和机械强度要可靠;④绕组结构的施工工艺性好。
2、电机绕组的重要参数
(1)极距:沿着电机定子铁芯内圆每个磁极所占有的范围叫极距。
(2)节距:一个绕组元件的两个有效边之间所跨的槽数叫做节距。
(3)电角度:电角度=极对数×360°。
(4)每极每相槽数:每相绕组在每个磁极下所占到的槽数。
3、电机绕组的种类
(1)三相定子绕组的构成原则
三相定子绕组中每相线圈数相等,布置情况相同,相与相之间在槽内间隔120°电角度,符合这两个原则,即构成三相对称绕组,只有在三相对称绕组中才能感应产生平衡的三相电动势。
(2)三相定子绕组的种类有单层绕组和双层绕组
单层绕组槽内没有层间绝缘问题,不会在槽内发生层间及相间绝缘击穿故障。绕线和嵌线都是很方便的,缺点是短距线圈的选用受到限制,电磁波形不够理想,所以一般用于小功率电机,其线圈都是用圆电磁线绕成多匝的散嵌线圈。双层绕组的优点是可以任意选用合适的短距线圈,电动机的技术指标比单层绕组要好,一般用于大中型电动机。

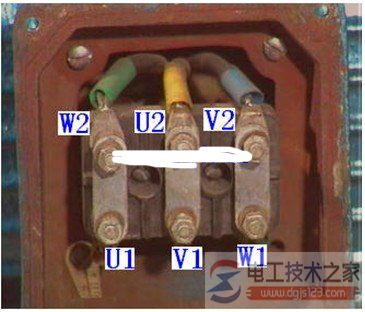

三相异步电动机定子绕组接线方式
有关三相异步电动机定子绕组的接线方式,三相异步电动机的分解图 ,分为定子(静止部分)、转子(旋转部分),定子包括定子铁芯、定子练级与机座,转子同理。

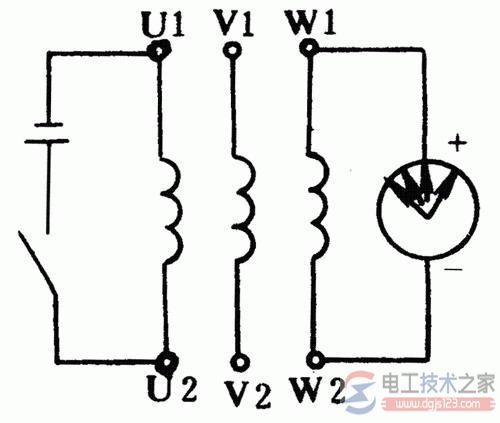

三相异步电动机定子绕组的首尾端判别方法
