三相异步电动机定子绕组接线方式图解

来源:电工天下   编辑:小电工发布时间:2019-11-01 13:22:13

有关三相异步电动机定子绕组的接线方式,三相异步电动机的分解图 ,分为定子(静止部分)、转子(旋转部分),定子包括定子铁芯、定子练级与机座,转子同理。

三相异步电动机定子绕组接线

一、定子(静止部分)

1、定子铁芯:定子铁芯的作用是作为电机磁路的一部分,并在其上放置定子绕组。

2、定子绕组:定子绕组的是电动机的电路部分,通入三相交流电,产生旋转磁场。

主要绝缘项目:1)对地绝缘 2)相间绝缘 3)匝间绝缘

三相异步电动机定子绕组1

接线盒(△接法)

定子三相绕组的接线方式:1)星形接法(Y接) 2)三角形接法(△接) 3、机座

二、转子(旋转部分)

转子是电动机的旋转部分,包括转子铁心、转子绕组和转轴等部件。来自:电工技术之家

1、转子铁心

作用:电机磁路的一部分,并放置转子绕组。一般用0.5毫米厚的硅钢片冲制、叠压而成,硅钢片外圆冲有均匀分布的孔,用来安置转子绕组。

2、转子绕组

作用是切割定子旋转磁场产生感应电动势及电流,并形成电磁转矩而使电动机旋转。根据构造的不同分为鼠笼式转子和绕线式转子。

三相异步电动机定子绕组2

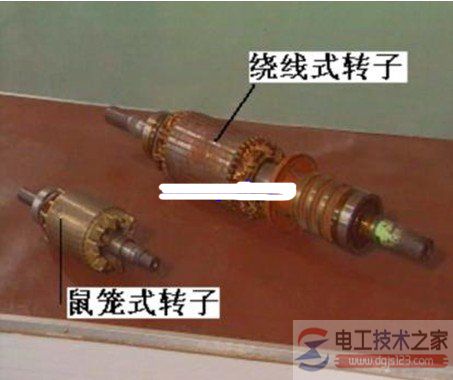

1)鼠笼式转子:若去掉转子铁心,整个绕组的外形像一个鼠笼,故称笼型绕组。小型笼型电动机采用铸铝转子绕组,对于100KW以上的电动机采用铜条和铜端环焊接而成。

2)绕线式转子:绕线转子绕组与定子绕组相似,也是一个对称的三相绕组,一般接成星形,三个出线头接到转轴的三个集电环(滑环)上,再通过电刷与外电路联接.

3、转轴:用以传递转矩及支撑转子的重量,一般由中碳钢或合金钢制成。

三、其它附件

端盖、轴承、轴承端盖、风扇
