电动机单向旋转刀开关控制电路及接线图

来源:电工天下   编辑:小电工发布时间:2020-02-04 10:01:08

有关电动机单向旋转刀开关控制电路的接线图,其工作方式为,当合上刀开关时,电动机单向启动旋转,断开刀开关时,电动机停止转动。

电动机单向旋转刀开关的控制电路图

刀开关主要用在照明电路和三相动力电路以及7.5kW一下电动机启动电路中,作为一种通断装置,因为在它的虾米接有熔断器,它不仅能起开关作用,还能起到短路保护作用。

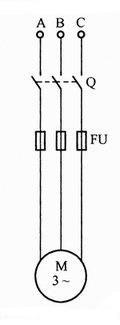

下图为电动机单向旋转刀开关控制电路。

电动机单向旋转刀开关控制电路图

当合上刀开关时,电动机单向启动旋转,断开刀开关时,电动机停止转动。

刀开关上接有熔断器FU,一旦发生电路短路事故,熔断丝会熔断,切断电动机电源,防止电动机烧坏,从而起到保护作用。

此电路具有结构简单,维修方便、造价低廉的优点。

但是,它带电拉合闸的灭弧能力较弱,只适用于不频繁启动的小容量电动机,并且不易实现远距离控制。
