三相电机正反转控制电路图及原理详解

来源:电工天下   编辑:小电工发布时间:2019-11-08 10:27:41

本文介绍了三相电机实现正反转控制的电路图,通过多个电气原理图来讲解电机正反转控制的执行过程,整个正反转控制电路图中,涉及到断路器、正转接触器与反转接触器等元件。

三相电机正反转控制电路图

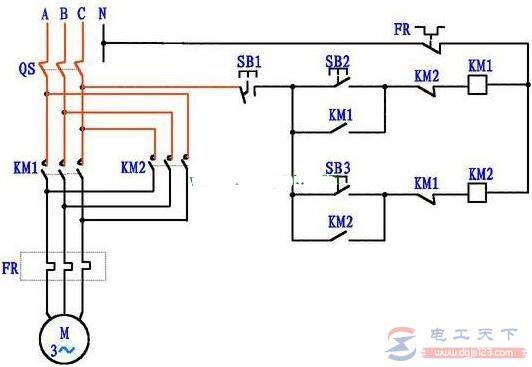

三相电机正反转控制电路图及原理详解1

图(1),三相电机正反转电路图。

QS为断路器,KM1正转接触器,KM2反转接触器,FR热继电器,SB1停止按钮,SB2正转启动按钮,SB3反转启动按钮。

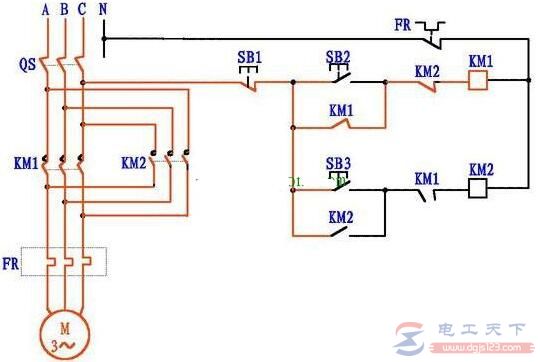

三相电机正反转控制电路图及原理详解2

图(2)

把带电部分标成红色,没合断路器QS之前,只有断路器上火带电。

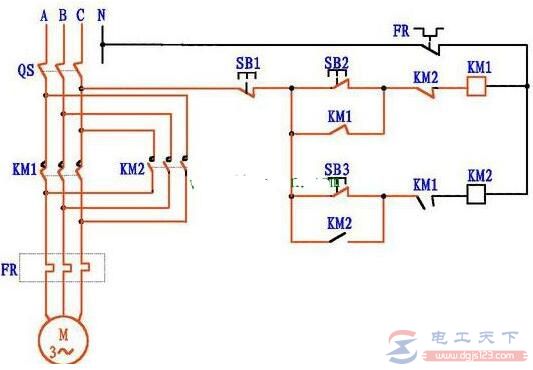

三相电机正反转控制电路图及原理详解3

图(3)

合上QS,图中控制回路部分,SB2、KM1、SB3、KM2常开点都为断开状态,无论正转还是反转接触器线圈都不得电,所以电机停止状态。

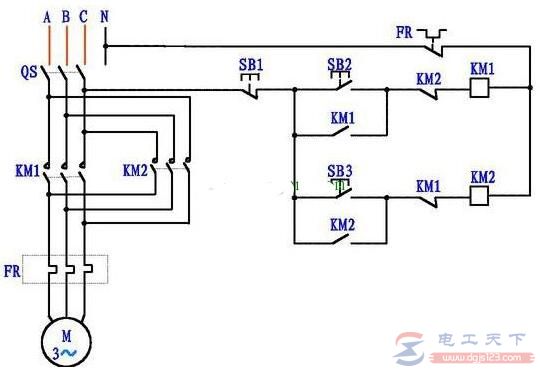

三相电机正反转控制电路图及原理详解4

图(4)

按下正转启动按钮SB2,KM1线圈得电吸合。KM1主触点闭合,电机正转。

三相电机正反转控制电路图及原理详解5

图(5)

松开SB2,KM1常开辅助触点闭合,KM1接触器自锁,电机保持正转。

三相电机正反转控制电路图及原理详解6

图(6)

按下反转启动SB3,由于KM1常闭点断开,KM2仍不能得电吸合,此处KM1常闭点即为互锁点。

三相电机正反转控制电路图及原理详解7

图(7)

按下停止按钮SB1,常闭点断开,接触器释放,电机停止。

三相电机正反转控制电路图及原理详解8

图(8)

按下反转启动按钮SB3,KM2吸合,电机反转。

三相电机正反转控制电路图及原理详解9

图(9)

如果电机堵转或热继电器FR动作,FR常闭点断开,无论正转还是反转接触器,都将释放,电机停止。

猜你喜欢:

  • 单相电机正反转的三种接线图

    单相电机正反转控制的实现过程,其实就是主线圈与副线圈的接线方式的选择过程,通过控制电动机主副线圈的接线方式,来实现单相电机的正转与反转。....

  • 正反转互锁,正反转双重互锁

    有关电动机控制中正反转控制与加锁的方法,包括正反转控制+互锁、正反转控制+双重互锁两种方式,需要的朋友参考下。....

  • 单相电机正反转接线图

    有关单相电机正反转的接线图,一般的常规单相电机都可以用,不论主线圈与副线圈的参数是否相同,倒顺开关控制的单相电机正反转控制接线图,以及落地扇电机接线图。....

以上就是三相电机正反转控制电路图的全部内容,希望对大家掌握电机的正反转控制原理有所帮助。
