单相电机正反转接线图多图

来源:电工天下   编辑:小电工发布时间:2020-12-15 09:34:01

有关单相电机正反转的接线图,一般的常规单相电机都可以用,不论主线圈与副线圈的参数是否相同,倒顺开关控制的单相电机正反转控制接线图,以及落地扇电机接线图。

单相电机正反转的接线图

如图:

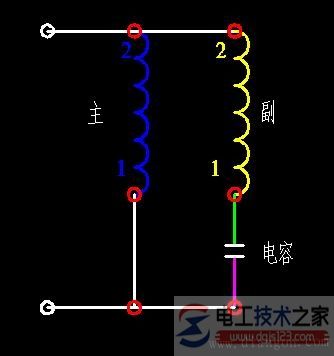

单相电机正反转的接线图1

主线圈的1(2)接副线圈的2(1),这样就正传,反过来
主线圈的1(2)接副线圈的1(2),这样就反转,

以上两个图,一般的常规单相电机都可以用,不论主线圈与副线圈的参数是否相同。

另外一种单相电机,工作中需要正反转,但是采用上面的办法,比较麻烦,实现自动控制,器件需要也多,所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了以上的方法,

还可以这样:

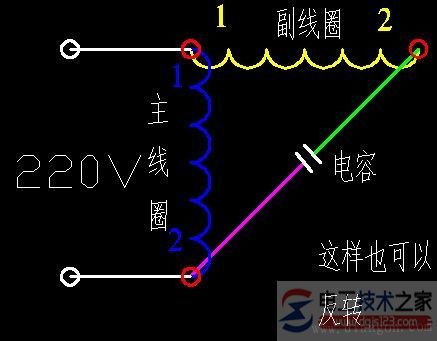

单相电机正反转的接线图2

第一个图和第二个是一样的,第二个比较清楚一点。

第二个图还可以变形为这样,这样也可以实现反转。

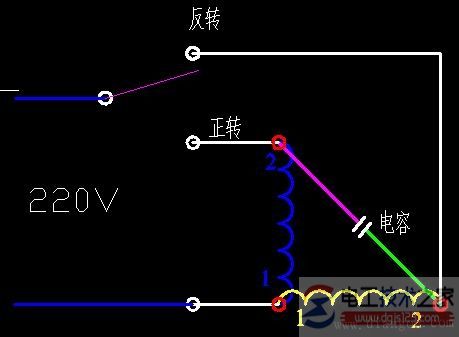

单相电机正反转的接线图3

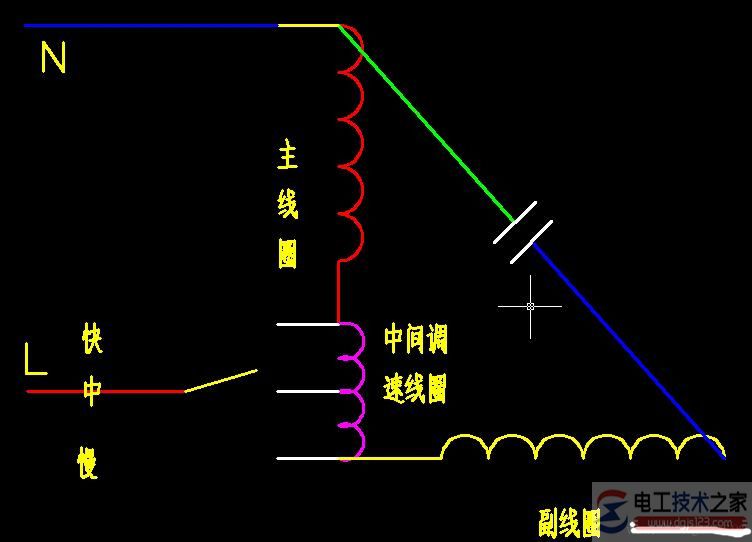

单相电机的画法还有一种

单相电机正反转的接线图4

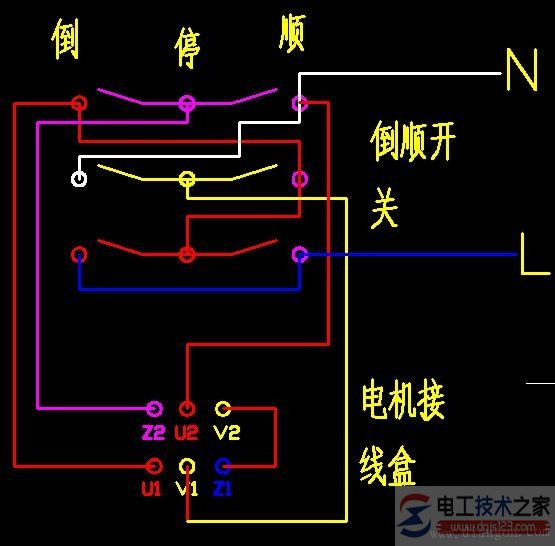

倒顺开关控制的单相电机正反转

单相电机正反转的接线图5

单相电机正反转的接线图6

单相电机正反转的接线图7

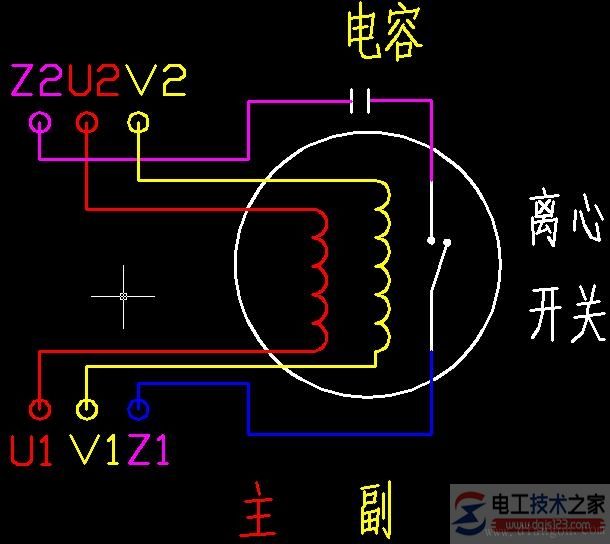

落地扇电机接线图

落地扇电机接线图

来个用接触器控制的,单相电机正反转,

单相电机正反转的接线图

在KM1的下方红线和粉线互换,或者蓝线和黄线互换,电机就可以反转了。

KM1和KM2的二次线路就用三相电机的普通正反转互锁电路即可。

    展开全文
