电动机控制:正反转控制+互锁、正反转控制+双重互锁

来源:电工天下   编辑:小电工发布时间:2019-06-20 13:25:44

一、电动机控制:正反转控制+互锁

推荐:电动机正反转的接线图

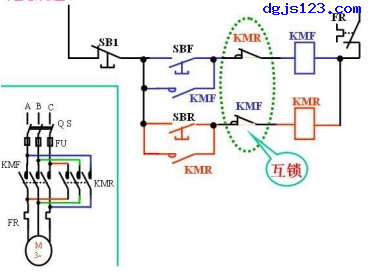

正反转控制+互锁

说明:正转时,其接触器常闭接点切断反转控制回路,SBR不起作用;反之亦然。从而避免两接触器同时工作造成主回路短路。

二、电动机控制:正反转控制+双重互锁

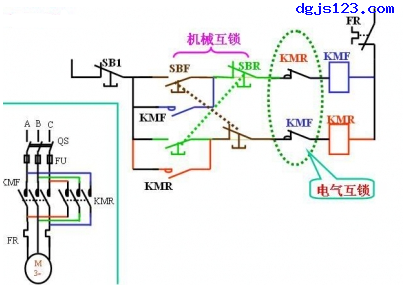

正反转控制+双重互锁

说明:正反转启动按钮均采用复合按钮,在正转控制回路中再增加了反转启动控制按钮的常闭接点,在反转控制回路中再增加了正转启动控制按钮的常闭接点。

即为双重互锁:机械互锁和电气互锁。
