分相启动式和正反转控制式电机电容的连接方法

怎么对电机电容进行接线，不同的启动与控制方式下，其接线方法是不同的，以下介绍了分相启动式和正反转控制式电机电容的连接方法，供大家学习参考。

分相启动式和正反转控制式电机电容的连接方法

分相启动式和正反转控制式电机电容连接一样，都有三个抽头，先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间串联启动电容，剩下的那个线头就是运行绕组2端与启动绕组4端连接在一起的电机公共线头，该线头接电源的一端。

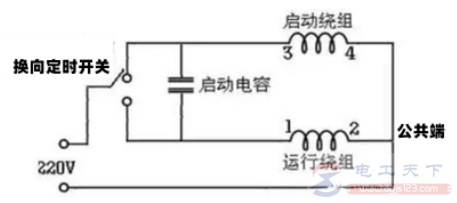

这种也是正反转电机启动电容的接法，正反转电机两绕组参数都一样，不需要区分哪个是启动绕组，哪个是运行绕组，两绕组通过换向开关交替工作，交替承担着启动与运行的职责，如下图：

如果是单向电机，则需要分清连接电容的两个线头哪个是运行绕组的线头，哪个是启动绕组线头。

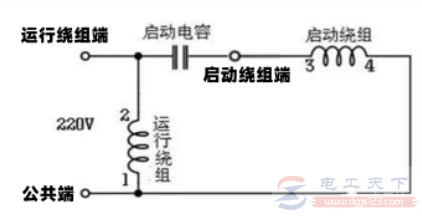

将万用表打到电阻当1欧姆量程，一只表笔接电机公共脚，另一只表笔分别测试另外两个线头的电阻值，电阻值小的线头就是运行绕组2端引出的线头，该线头接电源的一端和电容的一脚。电阻值大的线头就是启动绕组3端引出的线头，该线头接电容另一脚。剩下的一个线头是电机公共线头，接电源另一端，如下图：
