功率表的接法及电流流向

来源:电工天下时间:2020-12-25 09:25:30 作者:老电工手机版>>

有关功率表的接法,电流的具体流向,功率表标有*号的电流端接至电源一端,而另一电流端接至负载端,功率表标有*号的电压端可以接至电流端的任意一端,而另一个电压端则跨接至负载的另一端。

功率表接法及电流流向

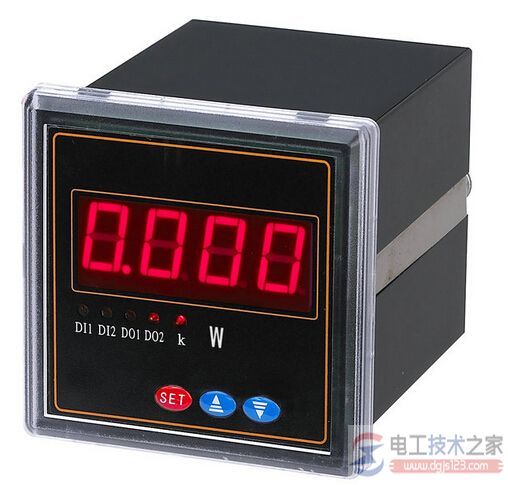

功率表参考图:

功率表的接法

1、功率表标有*号的电流端接至电源一端,而另一电流端接至负载端。电流线圈是串联接入电路的。

2、功率表标有*号的电压端可以接至电流端的任意一端,而另一个电压端则跨接至负载的另一端。

功率表电压支路是并联接入被测电路的。
