功率表的电压线圈的两种接法

来源:电工天下   编辑:小电工发布时间:2015-07-27 01:18:17

功率表的电压线圈的二种接法

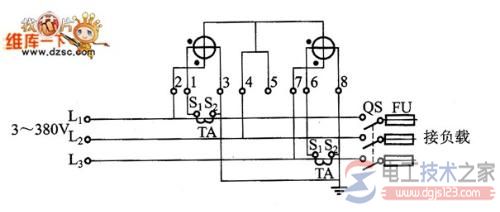

功率表的电压线圈的接法1

一种是常用接法,1、3进,2、4出;另一种是专门接互感器的功率表,接法大不相同。

附,无功电能表与功率表的接法

无功电能表——在电路中存在着电阻、电感和电容,这些器件在电流流过的时候必然会将一部分电能转化为磁场能或者热能散发于空间,这部分能量对于用电设备实际工作不起作用,称为无功。无功电能表就是专门测量电路中无功所损耗电能的量的计量装置。

功率表——功率表就是电路中专门计量用电设备实际工作所损耗的电能的计量装置
二次侧——变压器的输出电能的那侧就是二次侧
回路——有电流流过的线路便是回路
负载——用电设备就是负载
负荷——跟负载含义相当

功率表的电压线圈的接法2
按这个接就行了按这个接就行了

要是没有互感器的话 1 4 7 接进线 3 5 8 接出线 但是里面的电压连片一定要连接上的
你要是没有互感器的话 1 4 7 接进线 3 5 8 接出线 但是里面的电压连片一定要连接上的

功率表的电压线圈的接法3
三线电表有三相三线和三项四线两种表,它的接线方法:三相三线(不装电流互感器),1、3、6进(1、2是短接的,6、7是短接的),3、5、8出;三项四线(不装电流互感器),1、4、7、10进3、6、9、11出,(12、45、78都是短接的)。
