负反馈放大电路的类型有哪些

来源:电工天下   编辑:小电工发布时间:2015-11-14 19:25:33

负反馈放大电路的四种基本类型

1、电压反馈与电流反馈

若反馈信号取自输出电压信号,则称为电压反馈;若反馈信号取自输出电流信号,则称为电流反馈。

通常,采用将负载电阻短路的方法来判别电压反馈和电流反馈。

具体方法:若将负载电阻RL短路,如果反馈作用消失,则为电压反馈;如果反馈作用存在,则为电流反馈。

2、串联反馈与并联反馈

若反馈信号与输入信号在基本放大电路的输入端以电压串联的形式迭加,则称为串联反馈;

若反馈信号与输入信号在基本放大电路的输入端以电流并联的形式迭加,则称为并联反馈。

根据电压/电流和串联/并联反馈,可构成电压串联、电压并联、电流串联和电流并联四种基本类型。

四种负反馈放大电路的方框图。

负反馈放大电路

负反馈放大电路

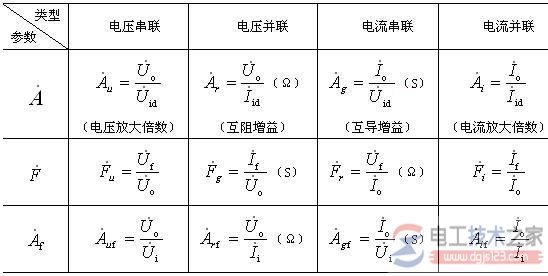

表1 负反馈放大电路参数的意义

负反馈放大电路
