熔断器的结构_熔断器的反时延特性

来源:电工天下   编辑:小电工发布时间:2020-01-10 10:13:26

有关熔断器的结构,熔断器主要由熔体、外壳和支座三部分组成,熔体是控制熔断特性的关键元件,熔断器的反时延特性,即过载电流小时,熔断时间长,反之,熔断时间短。

熔断器的结构

熔断器主要由熔体、外壳和支座3部分组成,其中熔体是控制熔断特性的关键元件。

熔体的材料、尺寸和形状决定了熔断特性。熔体材料分为低熔点和高熔点两类。

低熔点材料如铅和铅合金,其熔点低容易熔断,由于其电阻率较大,故制成熔体的截面尺寸较大,熔断时产生的金属蒸气较多,只适用于低分断能力的熔断器。

高熔点材料如铜、银,其熔点高,不容易熔断,但由于其电阻率较低,可制成比低熔点熔体较小的截面尺寸,熔断时产生的金属蒸气少,适用于高分断能力的熔断器。

熔体的形状分为丝状和带状两种。改变变截面的形状可显著改变熔断器的熔断特性。

熔断器的反时延特性

如图:

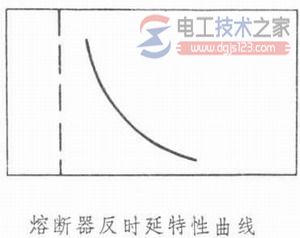

熔断器反时延特性曲线

熔断器具有反时延特性,即过载电流小时,熔断时间长;过载电流大时,熔断时间短。

因此,在一定过载电流范围内,当电流恢复正常时,熔断器不会熔断,可继续使用。

熔断器有各种不同的熔断特性曲线(见图),可以适用于不同类型保护对象的需要。
