熔断器入门知识_熔断器的五种常用类型

来源:电工天下   编辑:小电工发布时间:2020-03-23 14:12:46

有关熔断器的常用类型,包括插入式熔断器、插入式熔断器、封闭式熔断器、快速熔断器与自复熔断器,了解下熔断器的短路保护作用,以及熔断器的熔体与绝缘管的构成。

熔断器的类型

一、什么是熔断器?

熔断器是一种简单而有效的保护电器。

在电路中主要起短路保护作用。主要由熔体和安装熔体的绝缘管(绝缘座)组成。

使用时,熔体串接于被保护的电路中,当电路发生短路故障时,熔体被瞬时熔断而分断电路,起到保护作用。

二、常用熔断器类型

1、插入式熔断器

如图1所示,它常用于380V及以下电压等级的线路末端,作为配电支线或电气设备的短路保护用。

插入式熔断器

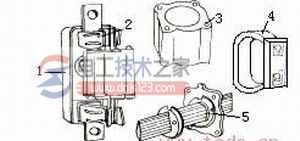

图1,插入式熔断器

1-动触点 2-熔体 3-瓷插件 4-静触点 5-瓷座

2、螺旋式熔断器

如图2所示。熔体上的上端盖有一熔断指示器,一旦熔体熔断,指示器马上弹出,可透过瓷帽上的玻璃孔观察到,它常用于机床电气控制设备中。

螺旋式熔断器。分断电流较大,可用于电压等级500V及其以下、电流等级200A以下的电路中,作短路保护。

螺旋式熔断器

图2,螺旋式熔断器

1-底座 2-熔体 3-瓷帽

3、封闭式熔断器

封闭式熔断器分有填料熔断器和无填料熔断器两种,如图3和图4所示。来自:电工技术之家

1)有填料熔断器一般用方形瓷管,内装石英砂及熔体,分断能力强,用于电压等级500V以下、电流等级1KA以下的电路中。

2)无填料密闭式熔断器将熔体装入密闭式圆筒中,分断能力稍小,用于500V以下,600A以下电力网或配电设备中。

封闭式熔断器

图3 无填料密闭管式熔断器

1-铜圈2-熔断管3-管帽 4-插座 5-特殊垫圈6-熔体7-熔片

封闭式熔断器

图4 有填料封闭管式熔断器

1-瓷底座2-弹簧片3-管体 4-绝缘手柄5-熔体

4、快速熔断器

快速熔断器主要用于半导体整流元件或整流装置的短路保护。www.dgjs123.com

由于半导体元件的过载能力很低。只能在极短时间内承受较大的过载电流,因此要求短路保护具有快速熔断的能力。

快速熔断器的结构和有填料封闭式熔断器基本相同,但熔体材料和形状不同,它是以银片冲制的有V形深槽的变截面熔体。

5、自复熔断器

采用金属钠作熔体,在常温下具有高电导率。

当电路发生短路故障时,短路电流产生高温使钠迅速汽化,汽态钠呈现高阻态,从而限制了短路电流。

当短路电流消失后,温度下降,金属钠恢复原来的良好导电性能。

自复熔断器只能限制短路电流,不能真正分断电路。其优点是不必更换熔体,能重复使用。
