plc标准触点指令的用法
LD动合触点指令,表示一个与输入母线相连的动合触点指令,即动合触点逻辑运算起始。
LDN动断触点指令,表示一个与输入母线相连的动断触点指令,即动断触点逻辑运算起始。
A 与动合触点指令,用于单个动合触点的串联。
AX 与非动断触点指令,用于单个动断触点的串联。
O 或动合触点指令,用于单个动合触点的并联。
ON 或非动断触点指令,用于单个动断触点的并联。
LD、LDN、A、AN、O、ON触点指令中变量的数据类型为布尔(BOOC)型。LD、LDN两条指令用于将接点接到母线上,A、AN、O、ON指令均可多次重复使用,但当需要对两个以上接点串联连接电路块的并联连接时,要用后述的OLD指令。

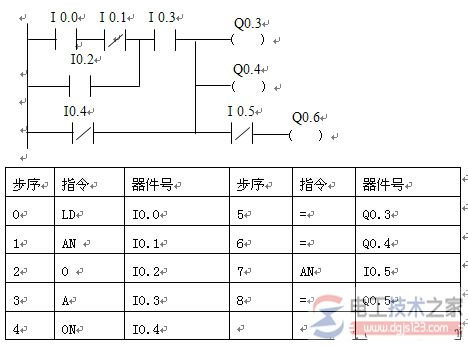

例子:
plc标准触点指令的分类与功能,就是这些了,希望对大家有所帮助。
