三相异步电动机正反转的接线图与梯形图程序

来源:电工天下时间:2016-03-05 16:29:57 作者:老电工手机版>>

三相异步电动机正反转的接线图与梯形图程序

1、I/O点分配

2、接线图及梯形图程序
接线图及梯形图程序
(a)主电路
接线图及梯形图程序

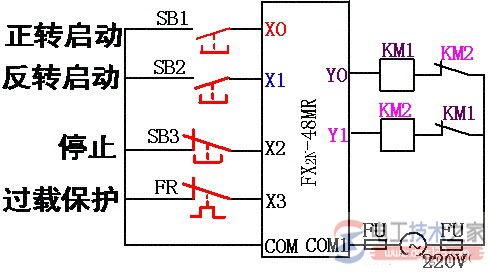

(b)plc接线图
接线图及梯形图程序

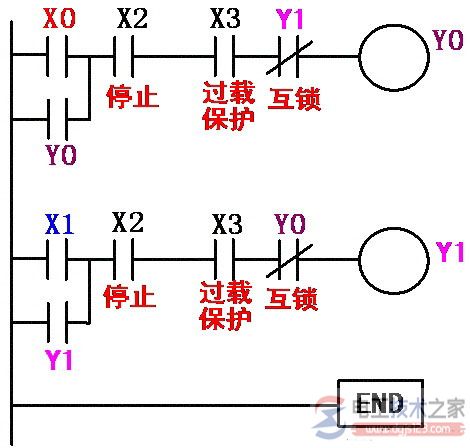

(c)梯形图
三相异步电动机正反转控制

注意:虽然在梯形图中已经有了软继电器的互锁触点,但在外部硬件输出电路中还必须使用KM1、KM2的常闭触点进行互锁。

plc内部软继电器互锁只相差一个扫描周期,而外部硬件接触器触点的断开时间往往大于一个扫描周期,来不及响应。

例如,Y0虽然失电,可能KM1的主触点还未断开,在没有外部硬件互锁的情况下,KM2的主触点可能已接通,引起主电路短路。

因此,必须采用软硬件双重互锁。
