学习PLC必须掌握的13个基本指令
来源:电工天下时间:2022-03-18 05:42:16 作者:老电工手机版>>
有关PLC编程的基础知识,介绍了学习PLC必须掌握的13个基本指令,这些常用的PLC指令为LD、LDI、OUT、AND、ANI、OR、ORI、SET、RST、PLS、PLF、INC和DEC指令,下面来学习下。
13个PLC基本指令

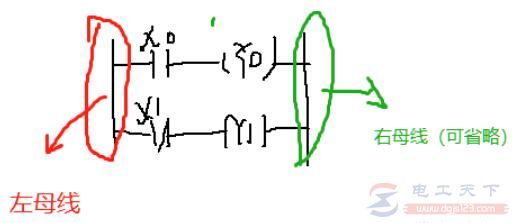

1、LD、LDI、OUT
LD:取指令。表示一个与输入母线相连的常开接点指令。
LDI:取反指令。表示一个与输入母线相连的常闭接点指令。
LD,LDI的目标元件是X,Y,M,S,T,C
OUT:输出指令。
OUT指令的目标元件是Y,M,S,T,C.
语句表:
LD X0
OUT Y0
LDI X1
OUT Y1

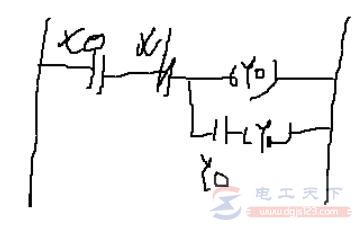

2、AND、ANI
AND:与指令。用于单个常开接点的串联。
ANI:与非指令。用于单个常闭接点的串联。
AND、ANI的目标元件是X,Y,M,S,T,C
语句表:
LD X0
ANI X1
OUT Y0
AND Y0
OUT Y1
3、OR、ORI
OR:或指令。用于单个常开接点的并联。
ORI:或非指令。用于单个常闭接点的并联。
OR、ORI的目标元件是X,Y,M,S,T,C
语句表:
LD X0
OR Y0
OUT Y0
LD X1
OR X2
OUT Y1

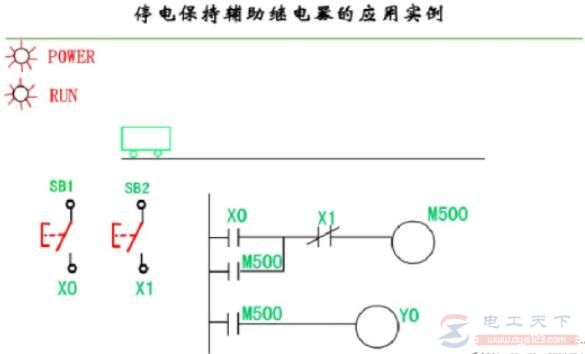

4、SET、RST
SET:置位指令,使动作保持
RST:复位指令,使操作保持复位
5、PLS、PLF
PLS:输入信号上升沿产生脉冲输出
PLF:输入信号下降沿产生脉冲输出
其目标元件为Y,M,但特殊辅助继电器不能作为目标
6、INC、DEC
INC:加一
DEC:减一
举例:
