plc连锁控制实例
连锁控制
在工程应用中,有些控制对象动作是在另一个控制对象动作的前提下才能动作,称之为连锁控制。
以机床主轴电动机与润滑电动机启动为例,介绍连锁系统。
在如图3-8所示梯形图程序中,输出映像寄存器q0.0 对应润滑电动机启动输出,q0.1为主轴电动机启动输出,由于有常开触点接在q0,1网络中,而在q0.0网络中没有常开触点q0.1接入,当10.1得电闭合,q0.0得电输出,润滑电动机启动,其常开触点q0.0闭合,如果这时当10.2得电闭合,则q0.1得电输出,主轴电动机启动。
如果润滑电动机未启动,即使当10.2得电闭合,由于其常开触点q0.0未闭合,q0.1不得电,主轴电动机无法启动。本例梯形图对应的语句如下:
ld 10.1
o q0.0
an 10.0
=q0.0
ld 10.2
o q0.1
a q0.0
an 10.1
=q0.1
在如图3-8所示程序中,在输出映像寄存器q0.0和q0.1网络中,由于有常开触点q0.0 接在网中,而在q0.0网络中没有常幵触点q0.1接入,只有当q0.0接通时,q0.1才有可能接通,只要q0.0断开,q0.1就不可能接通,即一方的动作是以另一方的动作为前提的,这种控制称为连锁控制。
这种连锁控制常用于被控的是一组有连锁要求的动作对象,譬如在机床启动时,一般先启动润滑系统,后启动主轴系统,可以避免主轴未润滑时启动,减轻主轴磨损。
相关文章
学习PLC需要先学习继电器控制吗?
在学习PLC基础知识之前,是否需要先学习继电器控制,能够问出这个问题的人,在学习下算是比较用的了,答案是肯定的,最好先学习下继电器控制方面的知识,下面具体来了解下。
时间:2022-07-17 05:26:08
自锁与互锁功能的plc梯形图程序设计实例
自锁与互锁功能的plc梯形图程序设计,利用自身的常开触点使线圈持续保持通电即“ON”状态的功能称为自锁,利用两个或多个常闭触点来保证线圈不会同时通电的功能成为“互锁”。
时间:2022-07-11 08:50:34
将继电器控制电路转换为plc梯形图的方法
继电器控制电路转换为plc梯形图的方法,需要用plc的外部接线图和梯形图来等效继电器电路图,根据继电器电路图设计梯形图,将继电器电路图转换为具有相同功能的plc外部硬件接线图和梯形图。
时间:2022-07-11 08:50:25
plc梯形图实现路灯延时触模开关控制
分享一个路灯延时触模开关控制的plc梯形图程序,plc梯形图实现路灯的延时开关,这在很多路灯控制场合经常会用到,配有实例图,供大家学习参考。
时间:2022-07-10 07:15:52

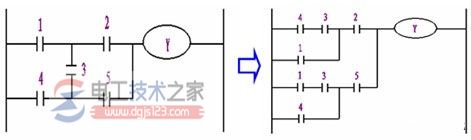

plc开关量梯形图用法,倒梯形与正梯形实例分析
有关plc开关量梯形图的用法,plc梯形图,输入要做成倒梯形,即先复杂,后简单,而输出要做成正梯形,即先简单,后复杂,梯形图的变换,要遵循“左沉右轻”的原则。
时间:2022-07-10 07:15:26

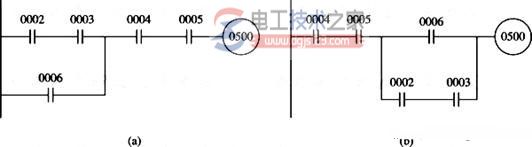

plc梯形图编程规则的实例教程
有关plc梯形图编程规则的实例教程,六种规则六个例子,规则1:触点应画在水平线上,不应画在垂直分支,规则2:不包含触点的分支应放在垂直方向上,不应放在水平方向上等等。
时间:2022-07-10 07:15:18

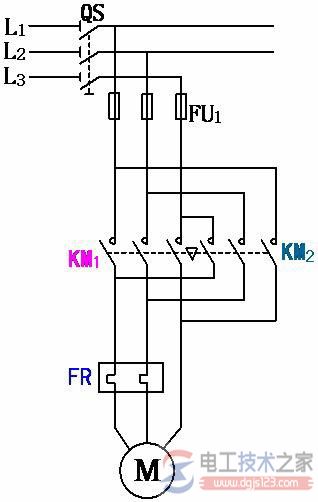

电工必备电气原理图14:PLC正反转控制原理
